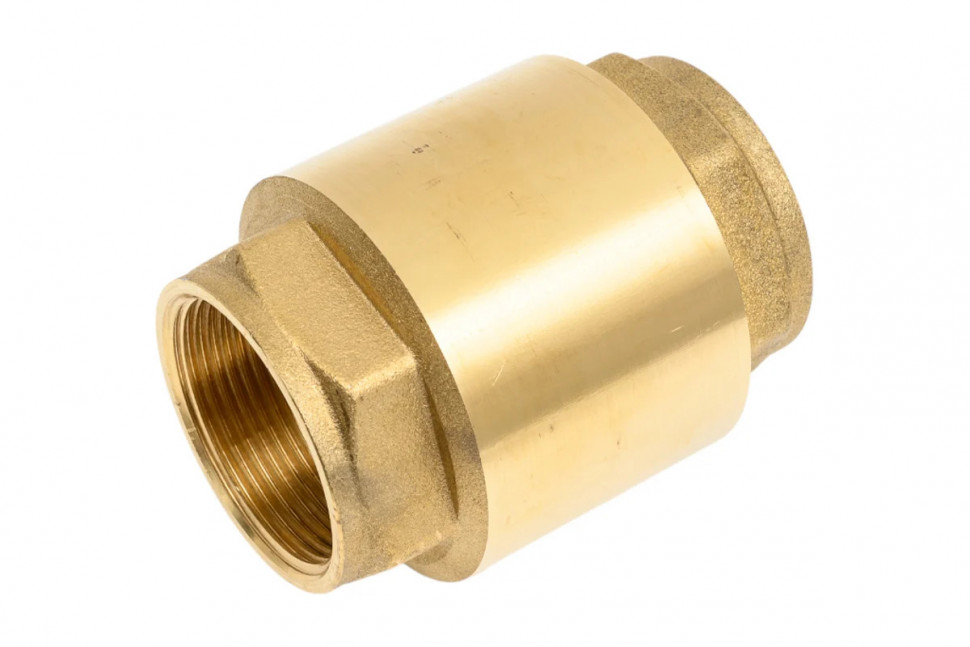

Обратный клапан металл. 1 1/4" STOUT SVC-0011-000032

Обратный клапан Stout 1 1/4" из латуни с металлическим седлом (SVC-0011-000032) предназначен для предотвращения обратного потока жидкости или газов в трубопроводных системах различного назначения.
В качестве транспортируемой среды могут использоваться сжатый воздух и жидкости, не агрессивные к материалам клапана. Обратные клапаны являются однонаправленными: они управляют потоком в одном направлении (указано стрелкой на корпусе). Особенностью обратного клапана Стаут SVC-0011-000032 1 1/4" является металлический затвор.

Условия эксплуатации обратных клапанов Стоут с металлическим седлом

Клапан обратный Stout может использоваться для воды, водных растворов гликолей (до 30%), воздуха и других неагрессивных сред. Температура рабочей среды может варьироваться в пределах от -20°C до +100°C. Обратный клапан Stout 1/2" с металлическим седлом рассчитан на давление до 25 бар.

Рекомендации по монтажу обратных клапанов Stout

• Обратные клапаны Стаут следует располагать в доступных для обслуживания местах.
• Клапан может быть установлен в любом положении – горизонтальном, вертикальном, наклонном с соблюдением направления движения транспортируемой среды (стрелка направления потока).
• При размещении клапана вблизи циркуляционных насосов и изгибов трубопровода, клапан должен быть установлен на расстоянии не менее 10 диаметров трубы.
• При монтаже клапанов не допускается превышать предельно допустимые крутящие моменты (для клапана 1 1/4" - 90 Н·м).
• Для уплотнения резьбы могут использоваться любые материалы, разрешенные (СП 73.13330.2016) «Внутренние санитарно-технические системы зданий».
• Если в транспортируемой жидкости есть какие-либо примеси, чтобы исключить повреждения и продлить срок службы уплотнения перед клапаном рекомендуется установка фильтра.
• Трубопроводная арматура не должна испытывать несносность патрубков, неравномерность затяжки крепежа. При необходимости должны быть предусмотрены опоры или компенсаторы, снижающие нагрузку на арматуру от трубопровода.
• Внимание! При монтаже и эксплуатации обратных клапанов Stout, применение рычажных газовых ключей категорически запрещено.
• После осуществления монтажа необходимо провести манометрические испытания на герметичность соединений.
