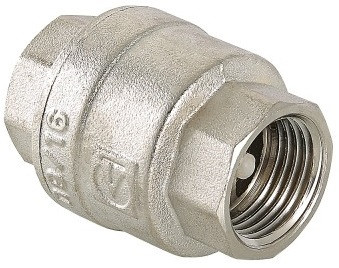

Обратный клапан Valtec 2" никелированный, арт. VT.161.N.09(VT.161.N) Пружинный обратный клапан с золотниковым механизмом (шток, верхняя, нижняя тарелки) из нейлона (стеклонаполненный полиамид), отличающегося механической, термической, химической стойкостью.

Клапан обратный пружинный предназначен для установки на гидравлических трубопроводных сетях и пропуска транспортируемой среды только в одном направлении ,указанном стрелкой на корпусе клапана.

В качестве транспортируемой среды может использоваться холодная и горячая вода, растворы гликолей (50%) и прочие жидкости, не агрессивные к материалу клапана.
Направление потока указано стрелкой на корпусе фильтра. Данный обратный клапан монтируется в любом положении, трущиеся поверхности отсутствуют.

Особенности обратного клапана:

✔️ Максимальное рабочее давление – 25 бар.
✔️ Минимальное рабочее давление – 0,05 бара.
✔️ Минимальный перепад давления открытия клапана – 0,025 бар, закрытия – 0 бар (закрывается от пружины).
✔️ Диапазон рабочих температур: –20… +90 °С.
✔️ Присоединительная резьба – внутренняя/внутренняя..

Принцип работы и особенности монтажа

Как работает обратный клапан?

Транспортируемая среда за счет своего избыточного давления преодолевает сопротивление подпружиненного золотника и проходит через клапан, теряя часть давления. При выравнивании избыточных давлений среды до и после клапана, а также в случае, когда давление среды после клапана становится больше, чем давление до клапана, пружина возвращает тарелки золотника в седло, препятствуя обратному движению потока.

Нюансы монтажа:

🔹 Обратный клапан может монтироваться на трубопроводах в любом монтажном положении, с присоединением на трубной цилиндрической резьбе.

🔹 Наличие в потоке механических частиц может ограничить запирающую способность клапана, поэтому до клапана рекомендуется устанавливать фильтр механической очистки.

🔹 Направление потока должно совпадать с направлением стрелки на корпусе клапана.

🔹 При монтаже клапана не допускается превышать крутящие моменты, указанные далее.

Конструкция и габариты обратного клапана Valtec VT.161.N.Клапан состоит из составного латунного корпуса (поз. 1 и 2) CW 617N, в котором расположен подвижный золотник, состоящий из пластикового штока (4-nylon), верхней (6-nylon) и нижней (7-nylon) тарелок с помещенным между ними нитрил бутадиеновым уплотнителем (5-NBR).
Возврат золотника в седло обеспечивается пружиной (3-AISI 304).

Размеры и параметры устройства:

➤ Ширина устройства (А): 79 мм.
➤ Длина прибора (В): 80,5 см.
➤ Условный проход: 50 мм.
➤ Размер резьбы: 2 дюйма.
➤ Предельный крутящий момент (резьба): 160 Нм
