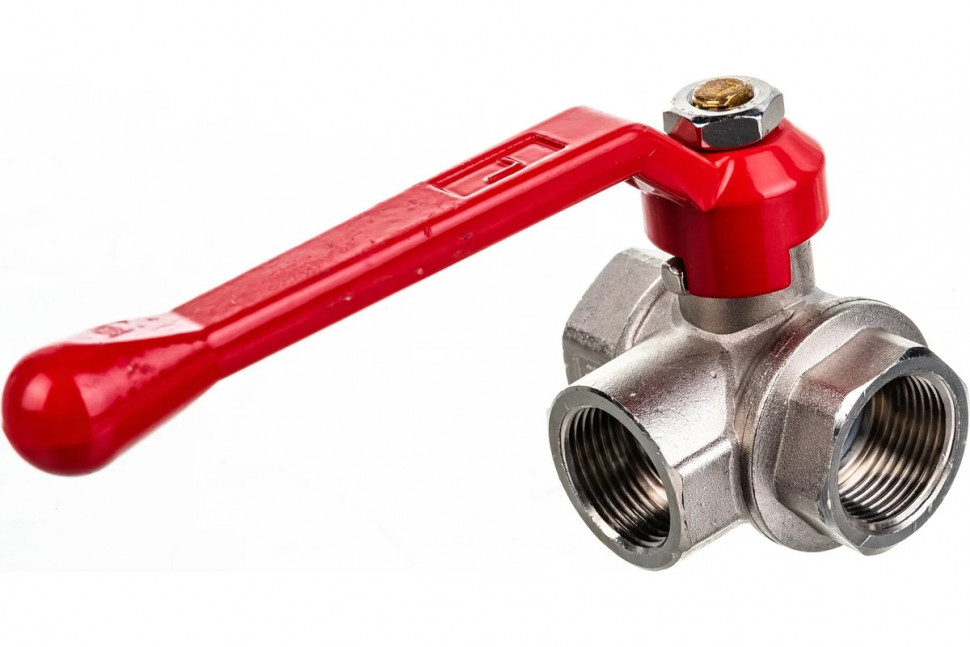

Шаровой кран VALTEC трехходовой, тип L 3/4 вн.-вн.-вн. VT.360.N.05

Гибкое и надёжное решение для управления потоком воды в сложных системах. Благодаря L-образному шару, трём внутренним резьбам и высокой герметичности, он обеспечивает удобство обслуживания, долгий срок службы и безопасность.

Обзор

Артикул: VT.360.N.05

• Модель: Valtec VT.360.N.05
• Тип крана: Шаровой, трехходовой, L-образный (угол 90°)
• Назначение: Для переключения потока воды между двумя выходами
• Особенность:
  • L-образный проход (T-образный шар) — позволяет направлять поток из одного входа в один из двух выходов
  • Три внутренние резьбы ¾" — удобен для монтажа в разветвлённые системы
  • Подходит для ХВС, ГВС и систем отопления

Размеры и подключение:

• Условный диаметр (DN): 20 мм
• Размер резьбы: ¾ дюйма (3/4")
• Тип соединения:
  • Три патрубка с внутренней резьбой (Rp¾" вн.)
  • Расположение:
    • Один вход (обычно нижний или боковой)
    • Два выхода (боковые или один верхний + один боковой)
• Форма потока: L-образная (L-port) — шар с L-образным отверстием
  • Не обеспечивает одновременное соединение всех трёх отверстий
  • Позволяет переключать поток между двумя направлениями
• Тип присоединения:
  • К наружной резьбе труб (стальных, металлопластиковых, медных, сшитого полиэтилена)
  • Используется с фум-лентой или льном с герметиком

⚠️ Важно:

• Только для воды — не использовать для газа
• Не является смесительным краном — не предназначен для смешивания потоков

Рабочие параметры:

• Номинальное давление (PN): 25 бар — подходит для центрального водоснабжения и автономных систем
• Температурный диапазон:
  • От –20 °C до +90 °C — подходит для холодной и горячей воды (ХВС и ГВС)
  • Кратковременно — до +110 °C
• Класс герметичности: A — по ГОСТ Р 57808-2017 (практически полное отсутствие утечек)
• Ресурс: Более 20 000 циклов переключения
• Срок службы: До 25 лет при корректной эксплуатации

Материалы и конструкция:

• Корпус: Из латуни CW617N, никелированной — устойчив к коррозии и износу
• Шар: Из хромированной латуни с L-образным каналом — обеспечивает точное переключение
• Уплотнения:
  • Седла шара — из PTFE (тефлон)
  • Уплотнения штока — из NBR (нитрильный каучук)
• Шток: С защитой от выталкивания — безопасен при высоком давлении
• Рукоятка: Пластиковая, с металлическим вкладышем, чёрного цвета
  • Обеспечивает чёткую индикацию положения
  • Имеет фиксацию в крайних положениях
  • Поворот на 90° — два рабочих положения

Особенности модели Valtec VT.360.N.05:

• L-образный шар (L-port):
  • Позволяет направить поток из одного входа в один из двух выходов
  • Пример:
    • Положение 1: вода идёт в фильтр
    • Положение 2: вода идёт в обход (байпас)
• Три внутренние резьбы ¾":
  • Удобно для подключения к трубам с наружной резьбой
  • Подходит для коллекторных узлов, фильтров, насосов
• Компактная конструкция:
  • Длина корпуса — около 70 мм
  • Подходит для установки в ограниченном пространстве
• Универсальный монтаж:
  • Горизонтальный или вертикальный (рукояткой вверх)
• Сертифицирован для питьевой воды:
  • Можно использовать в системах ХВС и ГВС

Сертификация и соответствие:

• Декларация о соответствии ТР ТС 010/2011
• Санитарно-эпидемиологическое заключение (для питьевой воды)
• Соответствует стандартам: ГОСТ Р 57808-2017, ISO 5211, ISO 7
• Производство: Россия (под контролем Valtec, сборка — на сертифицированных предприятиях РФ)

Где применяется:

• В узлах фильтрации воды — для переключения между фильтром и байпасом
• Перед фильтрами обратного осмоса — для обслуживания без слива воды
• В системах отопления — для переключения между контурами
• В коллекторных узлах — для ревизии или переключения
• В технических помещениях и котельных — для гибкого управления потоками

Режимы работы (на примере подключения фильтра):

1. Положение “Фильтр”:
   • Вода поступает снизу → выходит в фильтр
   • Второй выход (байпас) — закрыт
2. Положение “Байпас”:
   • Вода поступает снизу → выходит в обход
   • Выход на фильтр — закрыт

⚠️ Важно:

• Не используйте для смешивания горячей и холодной воды — это не смесительный кран
• Не устанавливайте рукоятку под углом 45° — шар не зафиксирован, возможна утечка
• Все положения — только “открыто” или “закрыто” по 90°

Рекомендации по монтажу:

1. Определите направление потока (обычно указывается стрелкой на корпусе, если есть).
2. Подключите вход (например, от магистрали) к одному патрубку.
3. Подключите два выхода — к фильтру и байпасу.
4. Нанесите фум-ленту на наружную резьбу труб (6–7 слоёв).
5. Затяните кран ключом (используйте ключ 30–32 мм), не перекашивая.
6. Проверьте герметичность в обоих положениях рукоятки.

Упаковка и поставка:

• Продается поштучно
• Вес: около 0,65 кг
• Упаковка: картонная коробка с маркировкой артикула и логотипом Valtec
• Комплектация:
  • Кран VT.360.N.05
  • Инструкция (в некоторых поставках)
