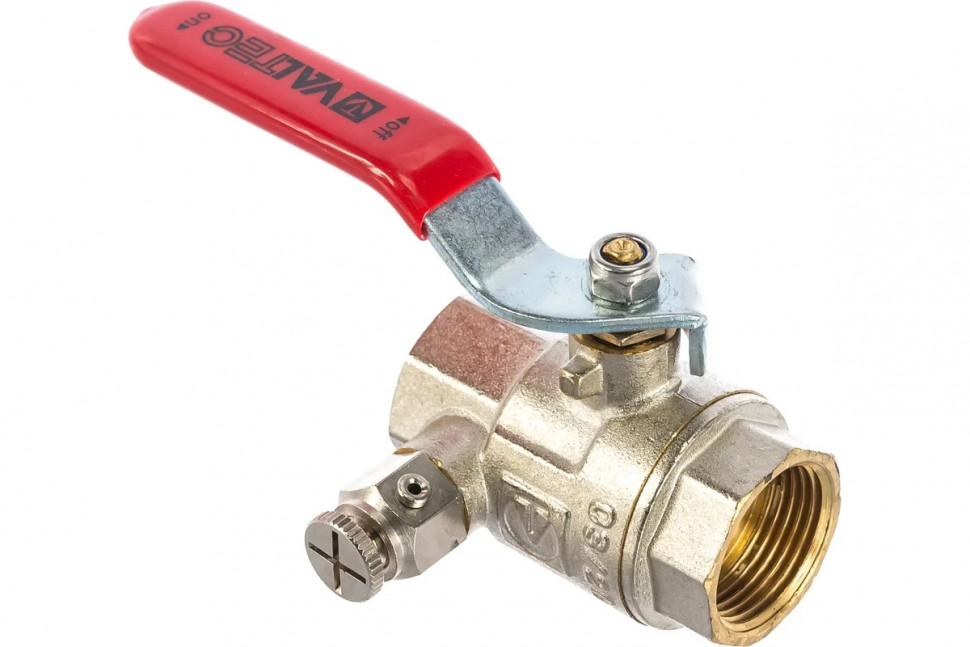

Шаровой кран с дренажом и воздухоотводчиком 3/4 вн.-вн. Valtec BASE VT.245.N.05

Умное и надёжное решение для удобного управления и обслуживания систем водоснабжения и отопления. Благодаря компактной конструкции, высокому давлению и трём функциям в одном корпусе, он обеспечивает долговечность, безопасность и простоту эксплуатации.

Обзор

Артикул: VT.245.N.05

• Модель: Valtec BASE VT.245.N.05
• Тип крана: Шаровой запорный кран с патрубками под воздухоотводчик и дренаж
• Назначение: Для перекрытия трубопровода, автоматического удаления воздуха и слива теплоносителя или воды без разборки системы
• Особенность: Комбинированная конструкция — всё необходимое в одном корпусе

Размеры и подключение:

• Условный диаметр (DN): 20 мм
• Размер резьбы: ¾ дюйма (3/4")
• Тип соединения: Наружная резьба — наружная резьба (Rp¾" вн. x Rp¾" вн.)
  • Оба конца — наружная трубная цилиндрическая резьба (Rp¾")
• Стандарт резьбы: ISO 7:1 — соответствует ГОСТ 6357
• Форма корпуса: Прямой, с верхним штуцером ¼" под воздухоотводчик и нижним штуцером ¼" с колпачком для дренажа
• Тип присоединения: Муфтовый, устанавливается в разрыв трубы между двумя гайками

Рабочие параметры:

• Номинальное давление (PN): 40 бар — выдерживает высокие нагрузки, гидроудары и работу в системах с насосами
• Температурный диапазон:
  • От –20 °C до +110 °C — подходит для ХВС, ГВС и систем отопления
  • Кратковременно допускается до +130 °C при аварийных режимах
• Класс герметичности: A — по ГОСТ Р 57808-2017 (практически полное отсутствие утечек)
• Ресурс: Более 25 000 циклов «открыто/закрыто»
• Срок службы: До 25–30 лет при корректной эксплуатации

Материалы и конструкция:

• Корпус: Из латуни CW617N, никелированной — устойчив к коррозии, износу и высокому давлению
• Шар: Из хромированной латуни — долговечный, обеспечивает плавный ход и герметичность
• Уплотнения:
  • Седла шара — из PTFE (тефлон)
  • Уплотнения штока — из NBR (нитрильный каучук)
• Шток: С защитой от выталкивания — предотвращает аварийный выброс при высоком давлении
• Рукоятка: Стальная, хромированная, с пластиковым наконечником — прочная, не проворачивается
  • Обеспечивает чёткую индикацию положения:
    • Параллельно трубе — кран открыт
    • Перпендикулярно трубе — кран закрыт

Дополнительные функции:

Патрубок под автоматический воздухоотводчик:

• Расположение: Верхняя часть корпуса
• Размер резьбы: ¼" внутренняя (Rp¼") — стандартный размер
• Назначение: Для подключения автоматического воздухоотводчика (например, Valtec VT.205.0.04)
• Принцип работы:
  • При скоплении воздуха в системе он поднимается к верхней точке
  • Подключённый воздухоотводчик автоматически стравливает воздух
• Важно: Воздухоотводчик — НЕ ВХОДИТ В КОМПЛЕКТ, его нужно докупить отдельно

Дренажный штуцер (с колпачком):

• Расположение: Нижняя часть корпуса
• Размер резьбы: ¼" внутренняя (Rp¼")
• Назначение: Для слива воды или теплоносителя из участка системы
• Использование:
  • Перекройте кран
  • Открутите колпачок
  • Подставьте ёмкость и слейте жидкость
• Колпачок: В комплекте — герметичная заглушка

Особенности модели Valtec VT.245.N.05:

• Функциональность: Объединяет три устройства в одном корпусе — экономит место и упрощает монтаж
• Полнопроходной — не снижает пропускную способность трубопровода
• Высокое давление (PN40) — подходит для систем в многоэтажных домах, котельных, насосных узлах
• Сертифицирован для питьевой воды — можно использовать в системах ХВС
• Универсальный монтаж: Подходит для горизонтальной и вертикальной установки (воздухоотводчик — строго вверх!)
• Ремонтопригодный: Возможна замена уплотнений и обслуживание воздухоотводчика
• Чёткая индикация: Стальная рукоятка не проворачивается и не гнётся

Сертификация и соответствие:

• Декларация о соответствии ТР ТС 010/2011
• Санитарно-эпидемиологическое заключение (для питьевой воды)
• Соответствует стандартам: ГОСТ Р 57808-2017, ISO 5211, ISO 7
• Производство: Россия (под контролем Valtec, сборка — на сертифицированных предприятиях РФ)

Где применяется:

• В коллекторных шкафах — для удаления воздуха и слива из контуров тёплого пола
• В насосных узлах — для обслуживания насоса без полного слива системы
• В системах отопления — в верхних точках, где скапливается воздух
• В магистральных линиях ¾" — для перекрытия и обслуживания
• В узлах подключения бойлеров, фильтров, смесителей
• В монтажных и сервисных узлах — для быстрого доступа к сливу и вентиляции

Рекомендации по монтажу:

1. Установите кран в разрыв трубы — между двумя гайками.
2. На обе наружные резьбы (Rp¾") нанесите фум-ленту (5–6 слоёв) или сантехнический лён с герметиком.
3. Затягивайте равномерно, без перекосов — используйте ключ 27–30 мм.
4. Убедитесь, что воздухоотводчик установлен строго вверх, а дренаж — вниз.
5. Подключите автоматический воздухоотводчик к верхнему штуцеру ¼".
6. Закрутите колпачок на дренажный штуцер.
7. Проверьте герметичность при давлении до 10–15 бар.

⚠️ Важно:

• Не используйте дренаж для постоянного слива — только для разового обслуживания.
• Регулярно проверяйте воздухоотводчик на подтёки и засоры.
• При вертикальной установке убедитесь, что рукоятка не мешает доступу.

Упаковка и поставка:

• Продается поштучно
• Вес: около 1,1 кг
• Упаковка: картонная коробка с маркировкой артикула и логотипом Valtec
• Комплектация:
  • Кран VT.245.N.05
  • Колпачок для дренажного штуцера
  • Автоматический воздухоотводчик — НЕ ВХОДИТ В КОМПЛЕКТ, заказывается отдельно
