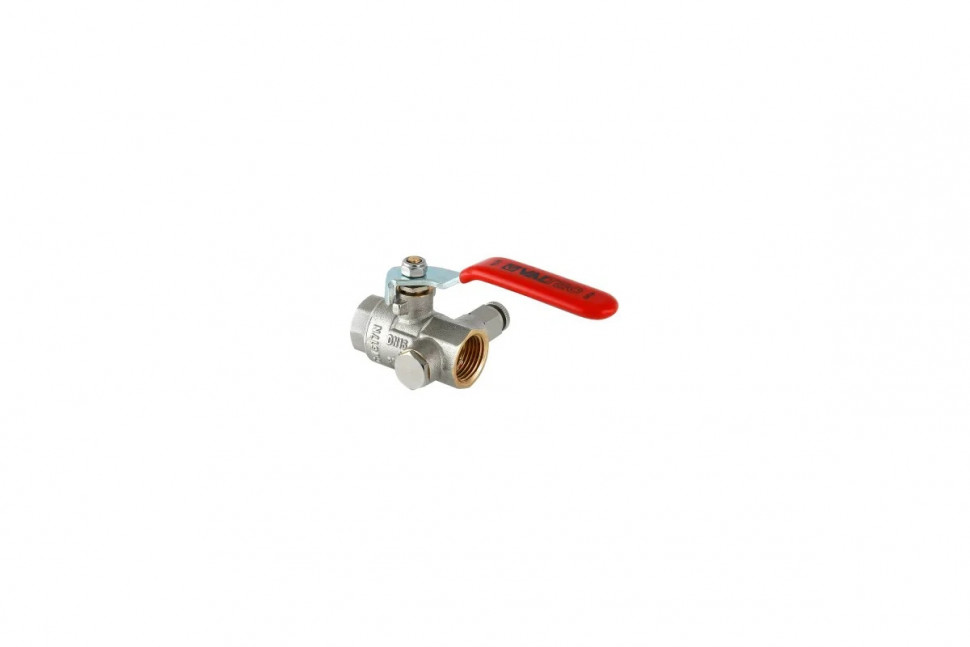

Шаровой кран с дренажом и воздухоотводчиком 1" вн.-вн. Valtec BASE VT.245.N.06

Мощное и умное решение для управления и обслуживания крупных инженерных систем. Благодаря трём функциям в одном корпусе, высокому давлению и надёжной конструкции, он обеспечивает удобство, безопасность и долговечность при эксплуатации.

Обзор

Артикул: VT.245.N.06

• Модель: Valtec BASE VT.245.N.06
• Тип крана: Шаровой, запорный, с дренажным штуцером и патрубком под автоматический воздухоотводчик
• Назначение: Для перекрытия потока воды, удаления скопившегося воздуха и слива теплоносителя без разборки трубопровода
• Особенность: Комбинированный узел — шаровой кран + дренаж + штуцер для воздухоотводчика в одном корпусе

Размеры и подключение:

• Условный диаметр (DN): 25 мм
• Размер резьбы: 1 дюйм (1")
• Тип соединения: Наружная резьба — наружная резьба (Rp1" вн. x Rp1" вн.)
  • Оба конца — наружная трубная цилиндрическая резьба (Rp1")
• Стандарт резьбы: ISO 7:1 — соответствует ГОСТ 6357
• Форма корпуса: Прямой, с верхним патрубком ¼" под воздухоотводчик и нижним штуцером ¼" с колпачком для дренажа
• Тип присоединения: Муфтовый, устанавливается в разрыв трубы между двумя гайками

Рабочие параметры:

• Номинальное давление (PN): 40 бар — высокая прочность, выдерживает гидроудары и работу в системах с насосами
• Температурный диапазон:
  • От –20 °C до +110 °C — подходит для ХВС, ГВС и систем отопления
  • Кратковременно допускается до +130 °C при аварийных режимах
• Класс герметичности: A — по ГОСТ Р 57808-2017 (практически полное отсутствие утечек)
• Ресурс: Более 25 000 циклов «открыто/закрыто»
• Срок службы: До 25–30 лет при корректной эксплуатации

Материалы и конструкция:

• Корпус: Из латуни CW617N, никелированной — устойчив к коррозии, высокому давлению и температуре
• Шар: Из хромированной латуни — износостойкий, обеспечивает долгий срок службы
• Уплотнения:
  • Седла шара — из PTFE (тефлон)
  • Уплотнения штока — из NBR (нитрильный каучук)
• Шток: С защитой от выталкивания — предотвращает выброс при аварийном повышении давления
• Рукоятка: Стальная, хромированная, с пластиковым наконечником — прочная, не проворачивается
  • Обеспечивает чёткую индикацию положения:
    • Параллельно трубе — кран открыт
    • Перпендикулярно трубе — кран закрыт

Дополнительные функции:

Патрубок под автоматический воздухоотводчик:

• Расположение: Верхняя часть корпуса
• Размер резьбы: ¼" внутренняя (Rp¼") — стандартный размер
• Назначение: Для подключения автоматического воздухоотводчика (например, Valtec VT.205.0.04)
• Принцип работы:
  • При скоплении воздуха в системе он поднимается в верхнюю точку — кран устанавливается в таких местах
  • Подключённый воздухоотводчик автоматически стравливает воздух
• Важно: Воздухоотводчик — НЕ ВХОДИТ В КОМПЛЕКТ, его нужно докупить отдельно

Дренажный штуцер (с колпачком):

• Расположение: Нижняя часть корпуса
• Размер резьбы: ¼" внутренняя (Rp¼")
• Назначение: Для слива воды или теплоносителя из участка системы
• Использование:
  • Перекройте кран
  • Открутите колпачок
  • Подставьте ёмкость и слейте жидкость
• Колпачок: В комплекте — герметичная заглушка

Особенности модели Valtec VT.245.N.06:

• Функциональность: Объединяет три устройства в одном корпусе — экономит место и упрощает монтаж
• Полнопроходной — не снижает пропускную способность магистральной линии
• Высокое давление (PN40) — подходит для систем в многоэтажных домах, котельных, насосных
• Сертифицирован для питьевой воды — можно использовать в системах ХВС
• Универсальный монтаж: Подходит для горизонтальной и вертикальной установки (воздухоотводчик — строго вверх!)
• Ремонтопригодный: Возможна замена уплотнений и обслуживание воздухоотводчика
• Надёжность: Прочный корпус, защита штока, чёткая индикация положения

Сертификация и соответствие:

• Декларация о соответствии ТР ТС 010/2011
• Санитарно-эпидемиологическое заключение (для питьевой воды)
• Соответствует стандартам: ГОСТ Р 57808-2017, ISO 5211, ISO 7
• Производство: Россия (под контролем Valtec, сборка — на сертифицированных предприятиях РФ)

Где применяется:

• В магистральных линиях отопления и водоснабжения
• В коллекторных узлах большого дома — для обслуживания контуров тёплого пола
• В насосных станциях и котельных — для слива и вентиляции
• В верхних точках систем — где скапливается воздух
• В монтажных и сервисных узлах — для быстрого доступа к сливу и воздухоудалению
• В промышленных и коммерческих объектах — где важна надёжность и удобство обслуживания

Рекомендации по монтажу:

1. Установите кран в разрыв трубы — между двумя гайками.
2. На обе наружные резьбы (Rp1") нанесите фум-ленту (6–8 слоёв) или сантехнический лён с герметиком.
3. Затягивайте равномерно, используя ключ 36–41 мм — избегайте перекосов.
4. Убедитесь, что воздухоотводчик установлен строго вверх, а дренаж — вниз.
5. Подключите автоматический воздухоотводчик к верхнему штуцеру ¼".
6. Закрутите колпачок на дренажный штуцер.
7. Проверьте герметичность при давлении до 10–15 бар.

⚠️ Важно:

• Не используйте дренаж для постоянного слива — только для разового обслуживания.
• Регулярно проверяйте воздухоотводчик на подтёки и засоры.
• При вертикальной установке убедитесь, что рукоятка не мешает доступу.

Упаковка и поставка:

• Продается поштучно
• Вес: около 1,8 кг
• Упаковка: картонная коробка с маркировкой артикула и логотипом Valtec
• Комплектация:
  • Кран VT.245.N.06
  • Колпачок для дренажного штуцера
  • Автоматический воздухоотводчик — НЕ ВХОДИТ В КОМПЛЕКТ, заказывается отдельно
