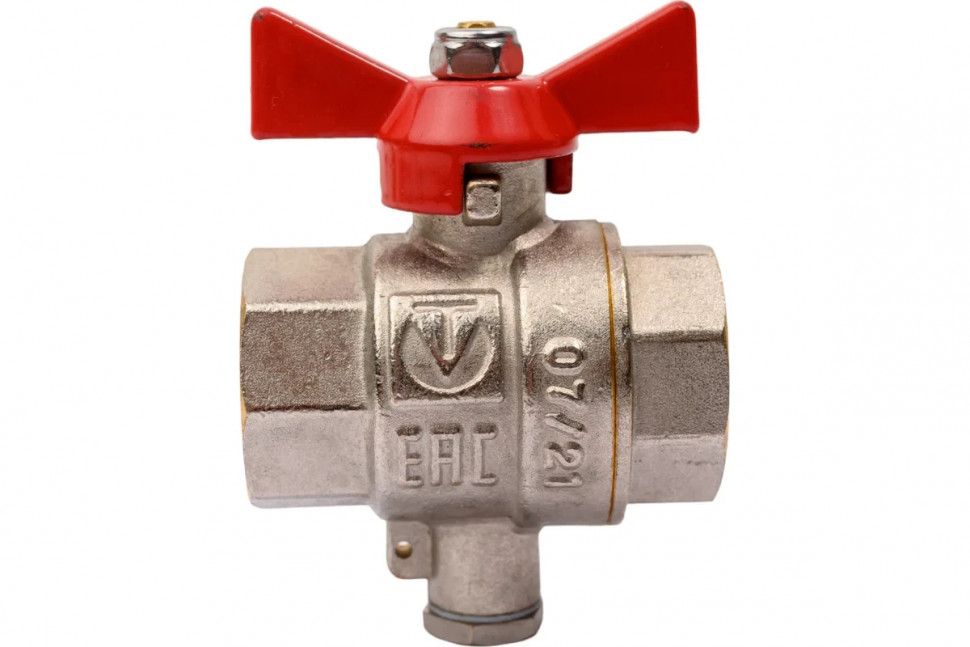

Шаровой кран для подключения датчика температуры 3/4 Valtec VT.247.N.05

Надёжное и специализированное решение для контроля температуры в крупных системах отопления и ГВС. Благодаря большому диаметру и удобному отводу, он обеспечивает точность измерений, простоту монтажа и безопасное обслуживание.

Обзор

Артикул: VT.247.N.05

• Модель: Valtec VT.247.N.05
• Тип устройства: Шаровой кран с боковым отводом для подключения датчика температуры
• Назначение:
  • Для установки датчиков температуры, термометров, термопар
  • Для контроля температуры на подаче и обратке в системах отопления
  • Для монтажа в коллекторные узлы, котлы, бойлеры, тепловые пункты
• Особенность:
  • Боковой отвод с наружной резьбой ½" — стандартное подключение для датчиков
  • Полнопроходной шар — не снижает напор теплоносителя
  • Возможность замены датчика под давлением — при закрытом кране
  • Компактная и надёжная конструкция — подходит для монтажа в шкафах и труднодоступных местах

Размеры и подключение:

• Условный диаметр (DN): 20 мм
• Основная резьба: ¾" внутренняя — внутренняя (G¾" вн. — вн.)
• Боковой отвод:
  • ½" наружная резьба (G½" нар.) — для подключения датчика или термометра
  • Направление: перпендикулярно оси основного потока
• Форма: Прямая (проходная) — поток проходит без изменения направления
• Рукоятка: Пластиковая, белая, рычажного типа
  • Поворот на 90° — быстро открывается/закрывается
  • Параллельно трубе — кран открыт
  • Перпендикулярно — кран закрыт
  • Управление от руки, без ключа

⚠️ Важно:

• При закрытии крана перекрывается основной поток, а в боковом отводе остаётся теплоноситель без давления — это позволяет безопасно открутить датчик
• Часто используется в паре с термометром ½" или цифровым датчиком температуры

Рабочие параметры:

• Номинальное давление (PN): 25 бар — подходит для систем центрального и автономного отопления
• Температурный диапазон:
  • От –20 °C до +110 °C — стандартный режим
  • Кратковременно — до +130 °C — выдерживает пиковые нагрузки в котлах
• Класс герметичности: A по ГОСТ Р 57808-2017
• Ресурс: Более 15 000 циклов «открыто/закрыто»
• Срок службы: До 20–25 лет при корректной эксплуатации

Материалы и конструкция:

• Корпус: Из высококачественной латуни CW617N, хромированной — устойчива к коррозии, давлению и температуре
• Шар: Из хромированной латуни — обеспечивает плавный ход и долговечность
• Уплотнения:
  • Седла шара — из PTFE (тефлон) — устойчивы к износу и температуре
  • Уплотнения штока — из NBR (нитрильный каучук) — эластичны и герметичны
• Шток: С защитой от выталкивания — безопасен при высоком давлении
• Боковой отвод:
  • На наружной резьбе ½" — стандартное подключение для бытовых и промышленных датчиков
  • Может быть закрыт заглушкой, если датчик не используется
• Рукоятка:
  • Пластиковая, белая — контрастная, легко заметна
  • Удобна для ручного управления

Особенности модели Valtec VT.247.N.05:

• Универсальный размер ¾":
  • Подходит для большинства коллекторов, котлов, бойлеров и магистралей
  • Часто используется в системах тёплого пола средней и большой площади
• Специализированное назначение:
  • Не для перекрытия потока к технике, а для контроля температуры
  • Обеспечивает точность измерений и удобство обслуживания
• Удобство монтажа:
  • Основная линия — внутренняя резьба ¾", подключается к наружной резьбе трубы или фитинга
  • Боковой отвод — наружная резьба ½", совместим с любым стандартным датчиком

Сертификация и соответствие:

• Декларация о соответствии ТР ТС 010/2011
• Соответствует стандартам: ГОСТ Р 57808-2017, ISO 5211, DIN 3202
• Производство: Россия (под контролем Valtec)

Где применяется:

• На подаче и обратке коллектора тёплого пола
• На входе и выходе настенного или напольного котла
• На подключении бойлера косвенного нагрева
• В узлах ГВС и отопления — где требуется контроль температуры
• В системах с повышенным расходом теплоносителя

Рекомендации по монтажу:

1. Подключите внутренние резьбы ¾" к наружным резьбам труб с использованием фум-ленты (8–10 слоёв).
2. Затяните ключом 30–32 мм, не перекашивая.
3. На боковой отвод (наружная резьба ½") подключите датчик температуры, термометр или заглушку.
4. Используйте уплотнитель (фум-лента или лён) на резьбе датчика.
5. Откройте кран и проверьте герметичность.

🔁 Важно:

• При замене датчика: закройте кран, открутите прибор, установите новый, откройте кран
• Не используйте кран как основной запорный элемент на технику — он предназначен для измерения, а не для частого перекрытия

Упаковка и поставка:

• Продается поштучно
• Вес: около 0,75 кг
• Упаковка: картонная коробка с маркировкой артикула и логотипом Valtec
• Комплектация:
  • Кран VT.247.N.05
  • Инструкция (в некоторых поставках)
