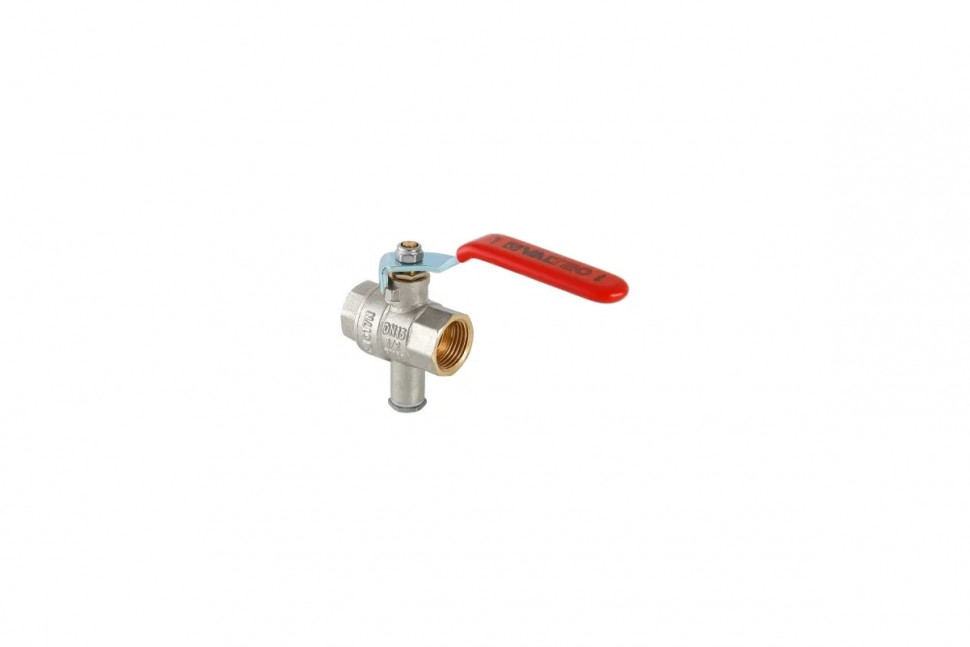

Шаровой кран для подключения датчика температуры 1/2 Valtec VT.247.N.04

С боковым отводом ½" нар. для датчика температуры) — это специализированное и удобное решение для контроля температуры в системах отопления и ГВС. Благодаря возможности замены датчика без слива системы, он обеспечивает удобство обслуживания, надёжность и долговечность.

Обзор

Артикул: VT.247.N.04

• Модель: Valtec VT.247.N.04
• Тип устройства: Шаровой кран с боковым отводом для подключения датчика температуры
• Назначение:
  • Для установки датчиков температуры, термометров, термопар
  • Для мониторинга температуры теплоносителя в системах отопления и ГВС
  • Для подключения к коллекторам, котлам, теплым полам, бойлерам
• Особенность:
  • Боковой отвод с наружной резьбой ½" — для подключения датчика
  • Полнопроходной шар — не снижает напор теплоносителя
  • Возможность замены датчика под давлением — при закрытом кране
  • Компактная конструкция — подходит для монтажа в коллекторных шкафах

Размеры и подключение:

• Условный диаметр (DN): 15 мм
• Основная резьба: ½" внутренняя — внутренняя (G½" вн. — вн.)
• Боковой отвод:
  • ½" наружная резьба (G½" нар.) — для подключения датчика или термометра
  • Направление отвода: перпендикулярно оси потока
• Форма: Прямая (проходная) — основной поток не изменяет направления
• Рукоятка: Пластиковая, белая, рычажного типа
  • Поворот на 90° — быстро открывается/закрывается
  • Параллельно трубе — кран открыт
  • Перпендикулярно — кран закрыт
  • Управление от руки, без ключа

⚠️ Важно:

• При закрытии крана перекрывается основной поток, а в отводе остаётся теплоноситель — это позволяет открутить датчик без слива системы
• Используется в паре с термометром, датчиком температуры или заглушкой

Рабочие параметры:

• Номинальное давление (PN): 25 бар — подходит для систем отопления и ГВС
• Температурный диапазон:
  • От –20 °C до +110 °C — выдерживает температуру в системах отопления
  • Кратковременно — до +130 °C
• Класс герметичности: A по ГОСТ Р 57808-2017
• Ресурс: Более 15 000 циклов «открыто/закрыто»
• Срок службы: До 20–25 лет при корректной эксплуатации

Материалы и конструкция:

• Корпус: Из высококачественной латуни CW617N, хромированной — устойчива к коррозии, давлению и температуре
• Шар: Из хромированной латуни — обеспечивает плавный ход и долговечность
• Уплотнения:
  • Седла шара — из PTFE (тефлон) — устойчивы к износу и температуре
  • Уплотнения штока — из NBR (нитрильный каучук) — эластичны и герметичны
• Шток: С защитой от выталкивания — безопасен при высоком давлении
• Боковой отвод:
  • На наружной резьбе ½" — стандартное подключение для термометров, датчиков температуры, термопар
  • Может быть закрыт заглушкой при необходимости
• Рукоятка:
  • Пластиковая, белая — контрастная, легко заметна
  • Удобна для ручного управления

Особенности модели Valtec VT.247.N.04:

• Специализированное назначение:
  • Предназначен не для перекрытия потока к технике, а для монтажа измерительных приборов
  • Часто используется на подаче и обратке коллекторов тёплого пола, на входе/выходе котла, на бойлере
• Возможность обслуживания под давлением:
  • Закрыли кран → открутили датчик → заменили → закрутили обратно → открыли кран
  • Не нужно сливать систему — экономия времени и воды
• Универсальное подключение:
  • Основная линия — внутренняя резьба ½", подключается к наружной резьбе трубы или фитинга
  • Боковой отвод — наружная резьба ½", подходит для любого стандартного датчика или термометра

Сертификация и соответствие:

• Декларация о соответствии ТР ТС 010/2011
• Соответствует стандартам: ГОСТ Р 57808-2017, ISO 5211, DIN 3202
• Производство: Россия (под контролем Valtec)

Где применяется:

• На подаче и обратке коллектора тёплого пола
• На входе и выходе настенного или напольного котла
• На подключении бойлера косвенного нагрева
• В узлах ГВС и отопления — для контроля температуры
• В промышленных и бытовых системах — где требуется измерение температуры теплоносителя

Рекомендации по монтажу:

1. Подключите внутренние резьбы к наружным резьбам труб с использованием фум-ленты (6–8 слоёв).
2. Затяните ключом 22–24 мм, не перекашивая.
3. На боковой отвод (наружная резьба ½") подключите датчик температуры, термометр или заглушку.
4. Если используется термометр — подложите уплотнитель (фум-лента или лён).
5. Откройте кран и проверьте герметичность.

🔁 Важно:

• При замене датчика: закройте кран, открутите прибор, установите новый, откройте кран
• Не используйте кран как основной запорный элемент на технику — он предназначен для измерения, а не для частого перекрытия

Упаковка и поставка:

• Продается поштучно
• Вес: около 0,45 кг
• Упаковка: картонная коробка с маркировкой артикула и логотипом Valtec
• Комплектация:
  • Кран VT.247.N.04
  • Инструкция (в некоторых поставках)
