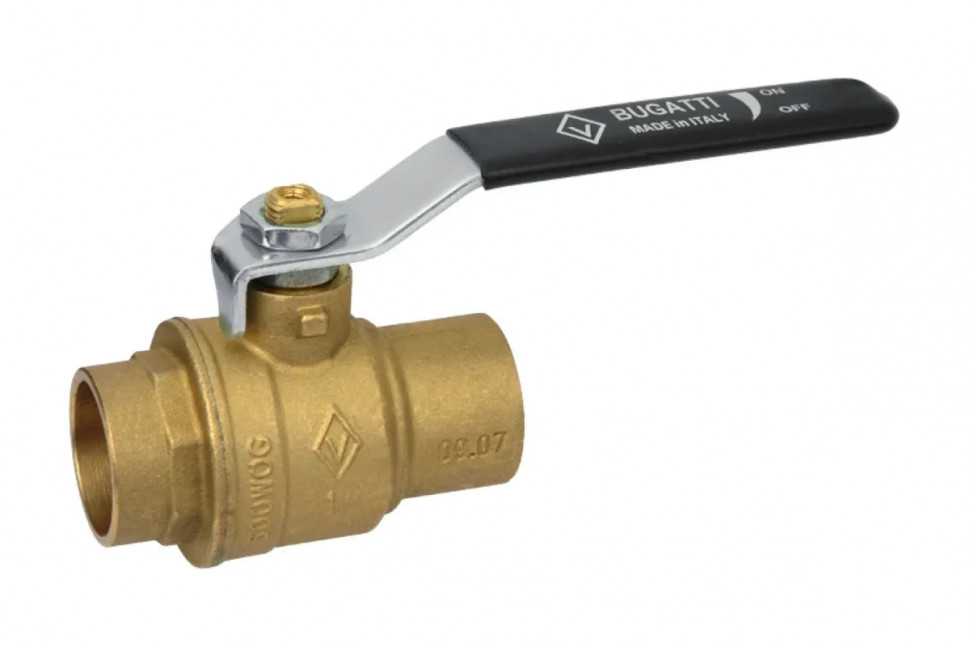

Кран шаровой Bugatti под пайку, ф22 DN20 PN40 216 02160025

Надёжное и долговечное решение для систем с медными трубами. Благодаря высокому давлению, полнопроходной конструкции и экологичному материалу, он идеально подходит для скрытого монтажа, где важна герметичность и безопасность

Обзор

Артикул: 02160025

• Модель: Bugatti 216
• Серия: ECO-Green — экологичная линейка с безопасным составом латуни
• Тип крана: Шаровой, полнопроходной, запорный
• Назначение: Для перекрытия холодной и горячей воды, а также теплоносителя в системах отопления

Размеры и подключение:

• Условный диаметр (DN): 20 мм
• Наружный диаметр трубы: Ø22 мм — под медные трубы по EN 1057
• Тип соединения: Под капиллярную пайку (обжим без резьбы)
• Глубина вставки трубы: 15 мм — стандартная глубина для надёжного соединения
• Форма корпуса: Прямой (проходной) — поток проходит без изменения направления

Рабочие параметры:

• Номинальное давление (PN): 40 бар — высокая прочность, подходит для систем с высоким давлением
• Температурный диаметр:
  • От –20 °C до +110 °C — подходит для ХВС, ГВС и систем отопления
• Класс герметичности: A — по ГОСТ Р 57808-2017
• Ресурс: Более 25 000 циклов «открыто/закрыто»
• Срок службы: До 30 лет при корректной эксплуатации

Материалы и конструкция:

• Корпус: Из латуни CW617N, никелированной — устойчив к коррозии
• Технология: TEA® (Total Eco Alloy) — латунь с содержанием свинца < 0,1%, безопасна для питьевой воды
• Шар: Из хромированной латуни — долговечный, устойчив к износу
• Уплотнения:
  • Седла шара — из PTFE (тефлон)
  • Уплотнения штока — из NBR (нитрильный каучук)
• Шток: С защитой от выталкивания — безопасен при высоком давлении
• Ручка: Алюминиевая “бабочка” — прочная, с чёткой индикацией положения

Особенности модели 216:

• Соединение под пайку — обеспечивает герметичное, неразъёмное соединение с медными трубами
• Полнопроходной — не снижает напор воды, диаметр прохода ≈20 мм
• Высокое давление (PN40) — подходит для систем с насосами, гидроударами и высоким давлением
• Сертифицирован для питьевой воды — разрешён к применению в системах ХВС
• Универсальный монтаж: Подходит для горизонтальной и вертикальной установки
• Компактный и лёгкий: Вес около 0,38 кг

Сертификация и соответствие:

• Декларация о соответствии ТР ТС 010/2011
• Санитарно-эпидемиологическое заключение (для питьевой воды)
• Экспертное заключение №5095
• Соответствует стандартам: ISO 5211, EN 1057, ГОСТ Р 57808-2017
• Производство: Италия

Где применяется:

• В медных системах отопления (особенно в скрытой разводке)
• В системах тёплого пола
• В коллекторных узлах и распределительных шкафах
• В системах холодного и горячего водоснабжения из медных труб
• В частных домах, коттеджах, премиальных квартирах

Рекомендации по монтажу:

1. Трубу очистите от оксидов и обезжирьте.
2. Нанесите флюс для пайки меди (например, на основе хлорида цинка).
3. Вставьте трубу в штуцер до упора (глубина 15 мм).
4. Равномерно нагрейте соединение газовой горелкой до температуры плавления припоя (~500–600 °C).
5. Подведите припой (например, фосфоросодержащий, без олова) — он должен сам втянуться в зазор.
6. После остывания проверьте герметичность при давлении до 10 бар.
7. Не перегревайте — это может повредить уплотнения внутри крана.
8. Перед пайкой откройте кран, чтобы избежать давления пара внутри.

📦Упаковка и поставка:

• Продается поштучно
• Вес: 0,38 кг
• Упаковка: картонная коробка с маркировкой артикула, серии и предупреждением о пайке
