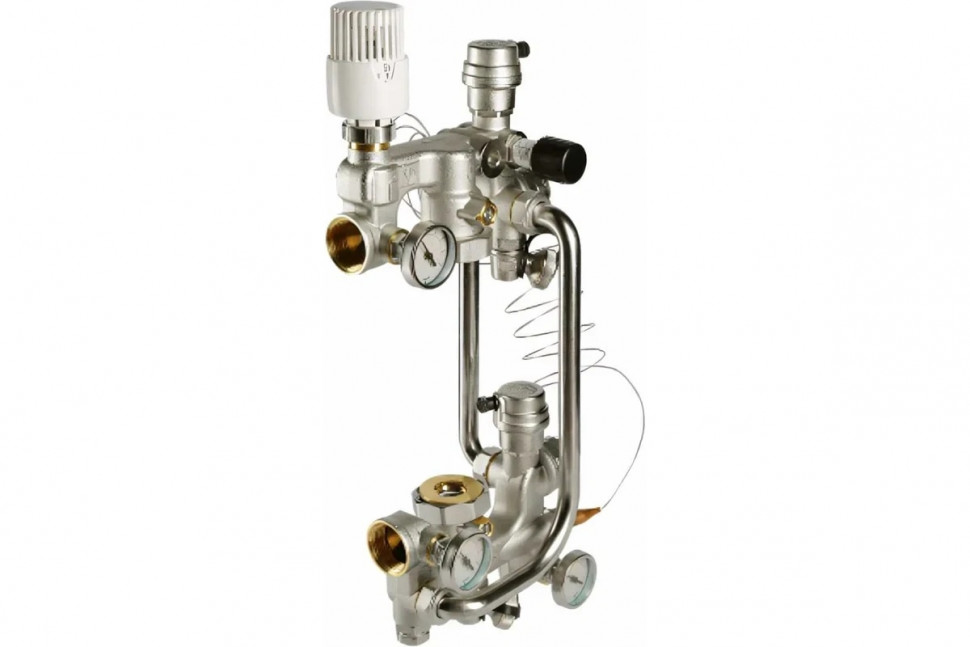

Насосно-смесительный узел Valtec для теплого пола Combi 180мм с термоголовкой VT.COMBI.0.180

При помощи узла VALTEC COMBIMIX также можно гидравлически увязать существующую высокотемпературную систему отопления и низкотемпературный контур теплого пола.

Принцип работы

В насосно-смесительном узле Valtec Combi для водяных тёплых полов приготовление теплоносителя с температурой от +20°С до 60°С происходит за счёт подмеса жидкости из обратной линии.

Регулирование осуществляется двухходовым клапаном, установленным в подающем коллекторе и управляемым термостатической головкой VT.5011 с выносным погружным датчиком, который размещён на выходе смесительного узла. Балансировочный клапан в линии подмеса задает соотношение теплоносителя, поступающего из обратной линии вторичного контура и прямой линии первичного.

Комплектация

Помимо основных органов регулирования в комплект модуля входит также необходимый набор сервисных элементов: воздухоотводчик, сливной клапан и байпас с перепускным клапаном которые упрощают обслуживание системы.

Встроенные шаровые краны служат для отключения циркуляционного насоса.

Погружные термометры позволяют легко следить за работой узла без использования дополнительных приборов и инструментов.

Совместимое оборудование: насосы, коллекторные группы и распределительные шкафы

• Насосно-смесительный узел VALTEC COMBIMIX необходимо укомплектовывать циркуляционными насосами с монтажной длиной 180 мм.
• Насосно-смесительный узел адаптирован для совместного применения с коллекторными блоками с межосевым расстоянием 200 мм и осевым смещением 32 мм.
• Габариты смесительных узлов позволяют располагать их в коллекторных шкафах глубиной 135 мм.
