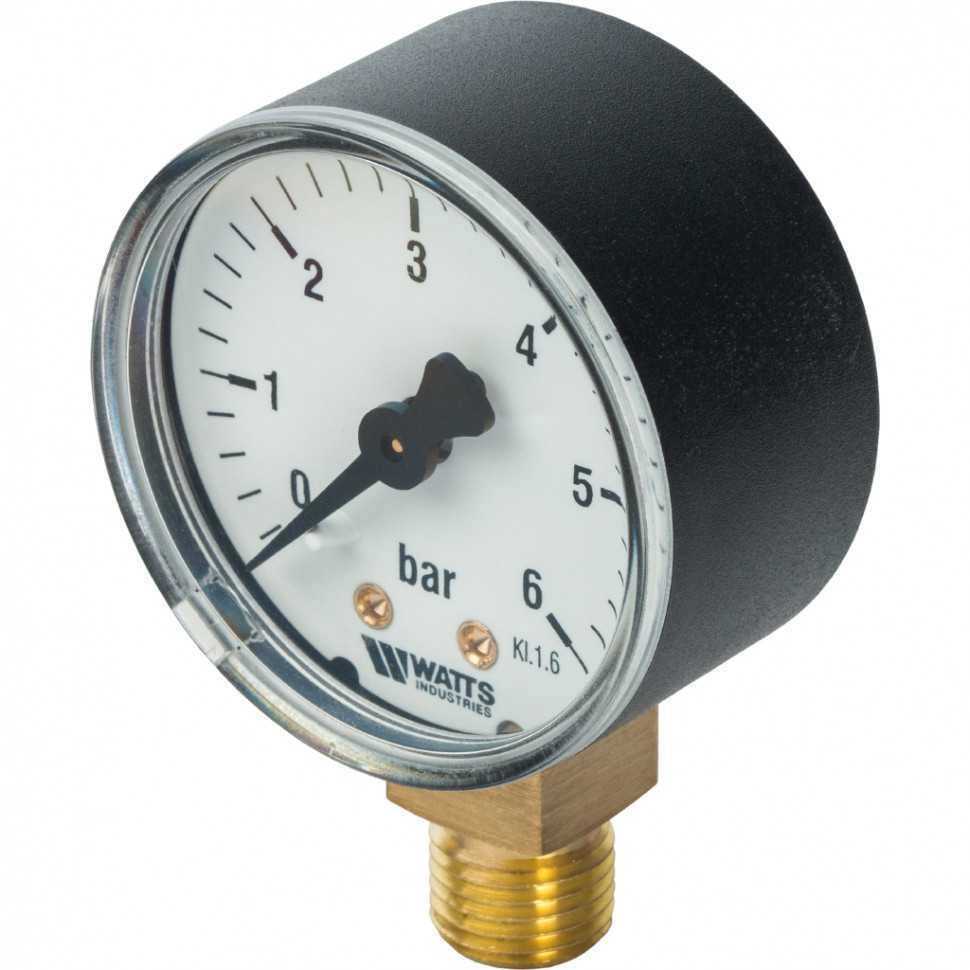

Манометр 1/4" радиальный 50мм (0-6 бар) F+R200(MDR) 50 Watts

Манометр Watts F+R200 радиальный 0-6bar, корпус 50mm 10007378 предназначен для измерения давления в газообразных и жидких, не сильно вязких и не кристаллизирующихся измеряемых средах, не агрессивных по отношению к медным сплавам в системах отопления, водоснабжения и охлаждения.

Принцип работы

Манометр с трубчатой пружиной (пружиной Бурдона) представляет собой кругообразно согнутые трубки с овальным поперечным сечением, помещенные в герметичный корпус. Давление измеряемой среды воздействует на внутреннюю сторону этой трубки, в результате чего овальное поперечное сечение принимает почти круглую форму.

В результате искривления пружинной трубки возникают напряжения в кольцах трубки, которые разгибают пружину. Не зажатый конец пружины выполняет движение, пропорциональное величине давления. Движение передаётся посредством стрелочного механизма на шкалу.

Материалы

• Корпус: чёрный пластик
• Стекло: акрил
• Циферблат: белый пластик с чёрной шкалой
• Стрелка: чёрный пластик
• Манометрический элемент в виде трубчатой пружины

Указания по эксплуатации

Манометр Ваттс должен монтироваться в таком же положении, в каком он был отрегулирован. До и во время монтажа манометр должен предохраняться от сотрясений. Для монтажа следует использовать имеющийся на штуцере четырёхгранник SW14. Не допускается эксплуатация манометра при параметрах, превышающих заданный рабочий диапазон. При соблюдении условий эксплуатации, манометр обслуживания не требует.
