Характеристики
Производитель
Systeme Electric
Страна-производитель
Китай
Номинальная отключающая способность, кА
6
Отключающая способность при коротком замыкании, кА
1,5
Номинальное напряжение изоляции, В
500
Общее количество полюсов
4
Частота, Гц
50-60
Степень загрязнения
3
Степень защиты
IP20
Номинальный ток, А
63
Модульная ширина (общ. кол-во модульных расстояний)
4
Глубина установочная, мм
45
Номинальное напряжение, В
400 AC
Рабочая температура, °C
от -25 до +60
Глубина, мм
73
Высота, мм
82
Ширина, мм
72
Вес, кг
0,35
Способ монтажа
На DIN-рейку
Описание

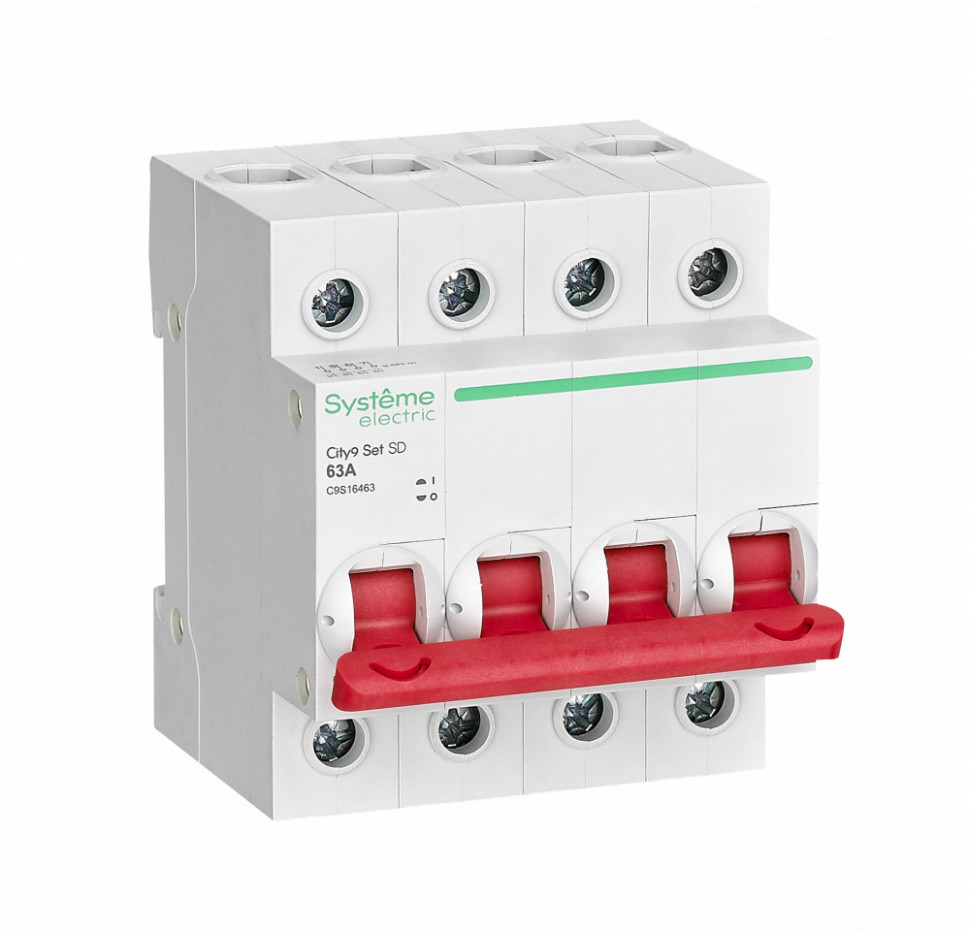

Выключатель-разъединитель серии City9 Set Systeme Electric, 4-полюсный, номинальный ток 63 А, с красной рукояткой управления. Предназначен для включения и отключения нагрузок в электрических сетях напряжением 400 В. Категория применения AC-22A. Двойной разрыв цепи обеспечивает гарантированное отключение питания и отсутствие сваривания контактов. Крепление на DIN-рейку шириной 35 мм.
