Описание
Для работы с однофазным генератором. Порог контроля напряжения: нижний 150-210 В, верхний 270 В. Контакт - 3NO, 16 А.
Назначение

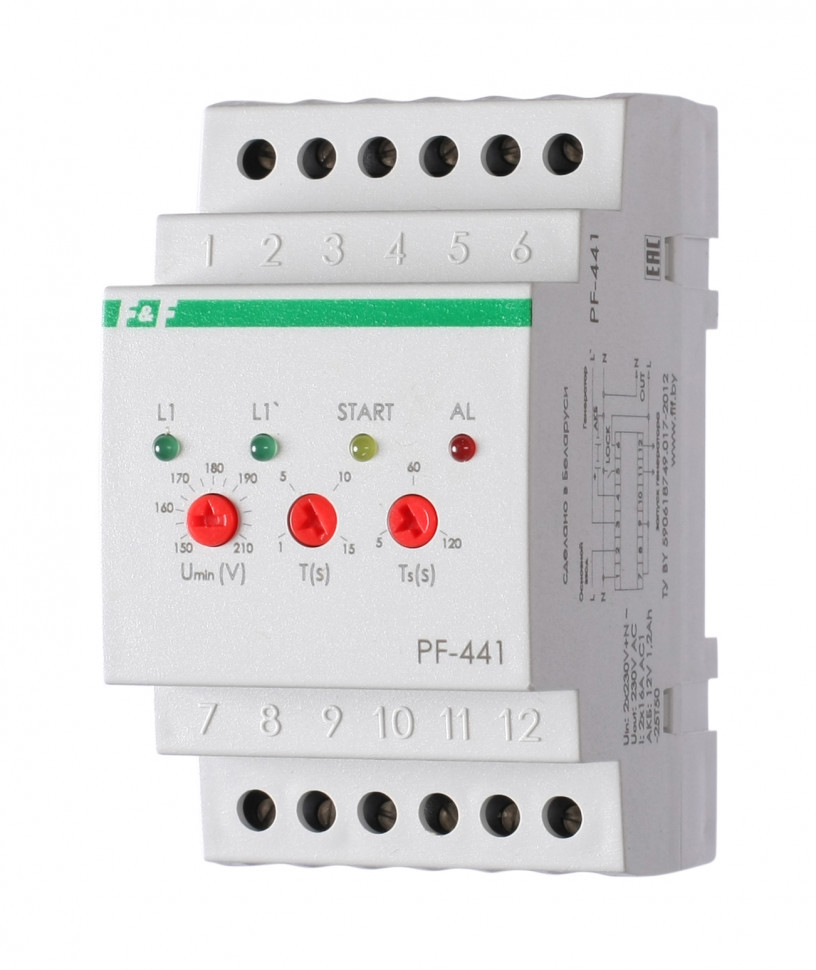

Переключатель фаз автоматический PF-441 предназначен для контроля напряжения в однофазной сети питания и оперативного восстановления подачи электроэнергии в аварийных ситуациях. Обеспечивает переключение потребителей на резервный источник питания при пропадании или выходе напряжения в сети за установленные пределы. В качестве резервного ввода может быть другая однофазная сеть или дизель-генераторная установка (далее – ДГУ).
Особенности
- работа с однофазными генераторными установками;
- контроль максимального и минимального значений напряжения;
- контроль включения нагрузки, защита от «встречного» напряжения;
- наличие входа аварийного отключения нагрузки;
- формирование сигнала с регулируемым временем запуска генератора;
- контроль запуска генератора;
- работа от внешней аккумуляторной батареи напряжением 12 вольт, емкостью 1,2...4,5 А/ч, поддержание ее заряда;
- максимальный коммутируемый ток 16 АС-1.
Область применения
Применяется для построения системы ввода резервного питания в однофазной сети с нестабильным напряжением.
Принцип работы
Если напряжение в установленных пределах нагрузка подключена к основному однофазному вводу. Отклонение напряжения основного ввода от заданных параметров (превышение, понижение) приводит к отключению нагрузки (через время задержки отключения). Через 15 секунд (время задержки запуска генератора) замыкаются контакты запуска ДГУ (время запуска 5…120 секунд, регулируемое). После запуска генератора, реле анализирует параметры напряжения, поступающего от генератора, и через 10 секунд замыкаются контакты, коммутирующие фазу питания от генератора к нагрузке. Для обеспечения безопасной работы, защиты от «встречного» напряжения постоянно осуществляется контроль положения контактов силовых аппаратов. При восстановлении параметров напряжения сети на основном вводе, через 10 секунд нагрузка подключится к сети питания от основного ввода. Генератор отключится по истечении времени, равному трехкратной величине времени запуска генератора.
