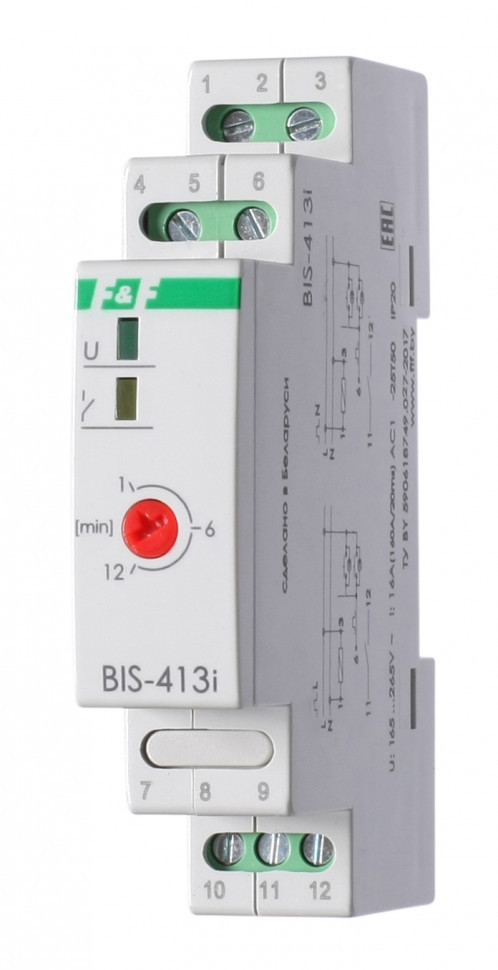

Реле импульсный (бистабильный) BIS-413i

Коммутация нагрузки с большим пусковым током – 120A/20ms. Память состояния контактов Таймер задержки отключения.

Назначение
Предназначено для управления одной нагрузкой, включение/выключение освещения, в том числе LED, ESL и GDL ламп, электроустановки и т.п. из нескольких мест выключателями кнопочного типа, параллельно соединенными между собой. Таймер времени реле обеспечивает выключение нагрузки через настраиваемый интервал времени в диапазоне от 1 до 12 минут.

Особенности
- таймер времени с настраиваемой задержкой выключения в интервале от 1 до 12 минут;
- память состояния контактов;
- возможно подключение выключателей кнопочного типа с подсветкой;
- для LED освещения, кратковременная коммутация нагрузки с большим пусковым током;
- максимальный ток нагрузки 16 А.

Область применения
Освещение проходных помещений: длинных коридоров, лестничных маршей и т.д., управление включением/выключением электроустановки, где требуется задержка выключения в пределах определенного интервала времени.

Принцип работы
Включение, либо выключение нагрузки осуществляется подачей электрического импульса на вход управления реле замыканием любого из выключателей кнопочного типа, параллельно соединенных между собой. Выключение нагрузки произойдёт после очередного замыкания одного из выключателей, либо по окончании времени выключения, установленного переключателем на корпусе реле в интервале от 1 до 12 минут. Выключение нагрузки произойдёт после очередного Удерживание в нажатом состоянии выключателя более 2-х секунд включит реле в режим работы без таймера времени выключения, нагрузка будет включена постоянно до очередного нажатия выключателя. Реле имеет память контактов. При пропадании питания и включении реле запоминает режим работы, в котором находилось до снятия питания. Если при пропадании питания производился отсчет времени задержки выключения, с подачей питания на реле продолжится это же режим работы, либо, если время не отсчитывалось, без отсчета времени обратного выключения.
