Характеристики
Описание

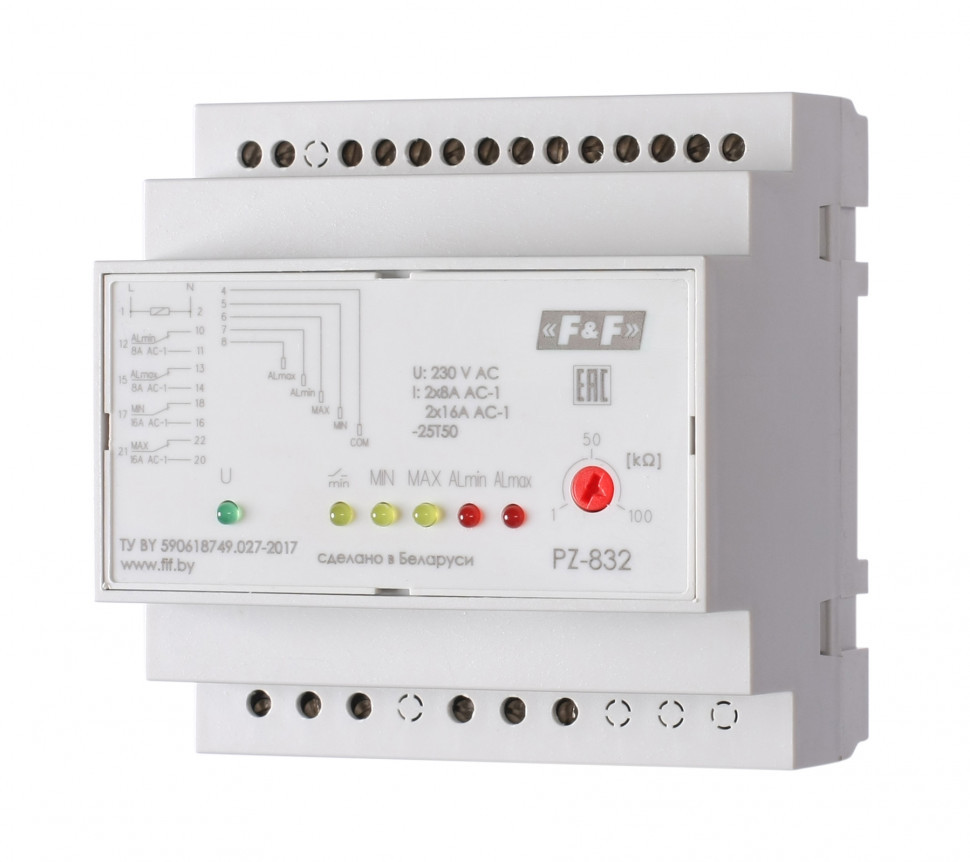

Четыре контролируемых уровня. Напряжение питания 230 В, 50 Гц. Контакт 4NO/NC, 2х8 А (аварийный уровень), 2х16 А (контрольный уровень). Без зондов.
Назначение
Реле контроля уровня PZ-832 предназначено для контроля и поддержания заданного уровня токопроводящих жидкостей в резервуарах, бассейнах, водонапорных башнях и т.п. и управления электродвигателями насосных установок. Для контроля уровня реле использует кондуктометрический способ. Для измерения уровня неэлектропроводных жидкостей и сыпучих материалов применяются поплавковые либо другие датчики, предназначенные для данных целей.
Область применения
Применяется в системах автоматики и защиты управления сливом или наполнением резервуаров.
Особенности
- четыре уровня контроля жидкости;
- напряжение питания 230 В, 50 Гц;
- регулируемый диапазон сопротивления 1…100 кОм;
- контакт 4NO/NC, максимальный ток нагрузки: 2х8 А (аварийный уровень), 2х16 А (контрольный уровень);
- без зондов в комплекте.
Принцип работы
Реле имеет четыре канала контроля уровня: два аварийных - нижний ALmin и верхний ALmax и два контрольных - MIN и МАХ уровня. Дополнительные аварийные уровни предназначены для контроля от переполнения (опустошения) резервуара. При достижении жидкостью в емкости определенного уровня замыкается электрод зонда (зонд ALmin, зонд MIN, зонд MAX, зонд ALmax) с электродом зонда COM, в среде жидкости протекает электрический ток, приводя к срабатыванию реле по каждому из аварийных и контрольных уровней. Настройка чувствительности зондов осуществляется регулировкой входного сопротивления реле на лицевой панели изделия). Зонды питаются переменным напряжением, имеют гальваническую развязку от сети питания и контактов управления нагрузкой.
