Характеристики
Описание
Один контролируемый уровень. Напряжение питания 230 В; 50 Гц. Контакт 1NO/NC, 16 А
Назначение

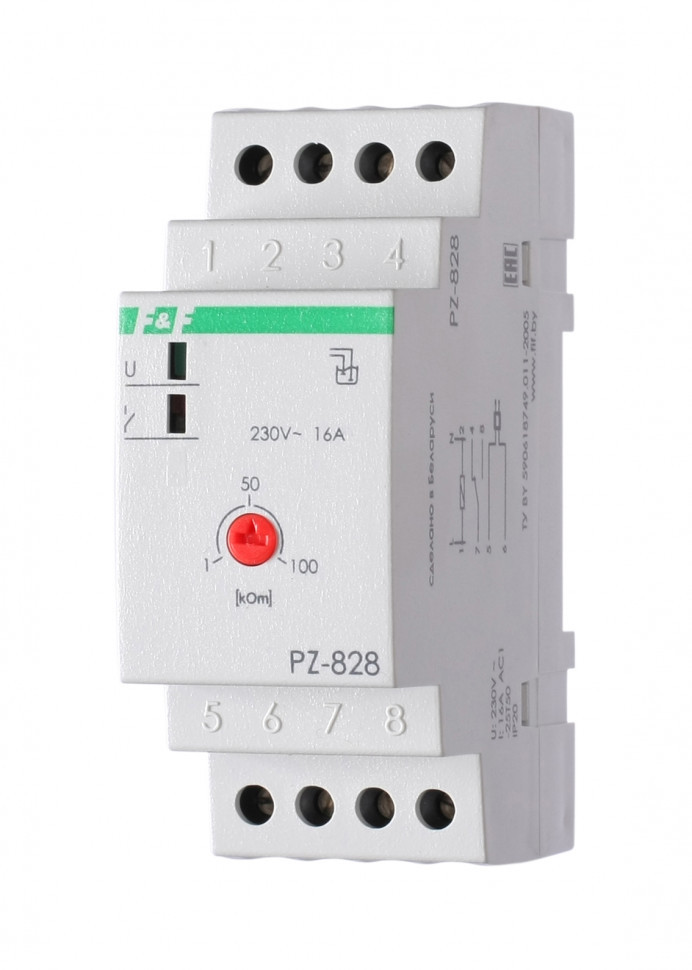

Реле контроля уровня PZ-828 предназначено для контроля и поддержания заданного уровня токопроводящих жидкостей в резервуарах, бассейнах, водонапорных башнях и т.п. и управления электродвигателями насосных установок. Для контроля уровня реле использует кондуктометрический способ. Для измерения уровня неэлектропроводных жидкостей и сыпучих материалов применяются поплавковые либо другие датчики, предназначенные для данных целей.
Особенности
- один уровень контроля жидкости;
- напряжение питания 230 В, 50 Гц;
- регулируемый диапазон сопротивления 1…100 кОм;
- контакт 1NO/NC, максимальный ток нагрузки 16 А;
- зонд уровня PZ в комплекте.
Область применения
Применяется в системах автоматики и защиты управления сливом и наполнением резервуаров.
Принцип работы
Принцип работы кондуктометрического датчика основан на том, что при достижении жидкостью в емкости определенного уровня, рабочая жидкость замыкает электроды зонда, в цепи протекает электрический ток, приводя к срабатыванию реле. Настройки чувствительности зонда под конкретный тип жидкости осуществляется регулировкой входного сопротивления реле (регулятор SENS на лицевой панели изделия). Зонд уровня питается переменным напряжением, имеет гальваническую изоляцию от сети питания и контактов управления нагрузкой.
