Характеристики
Описание
Напряжение питания 230 В. Ток измерительной цепи - 0,5-50 А 4-функциональное, с регулируемым верхним и нижним порогом срабатывания
Назначение

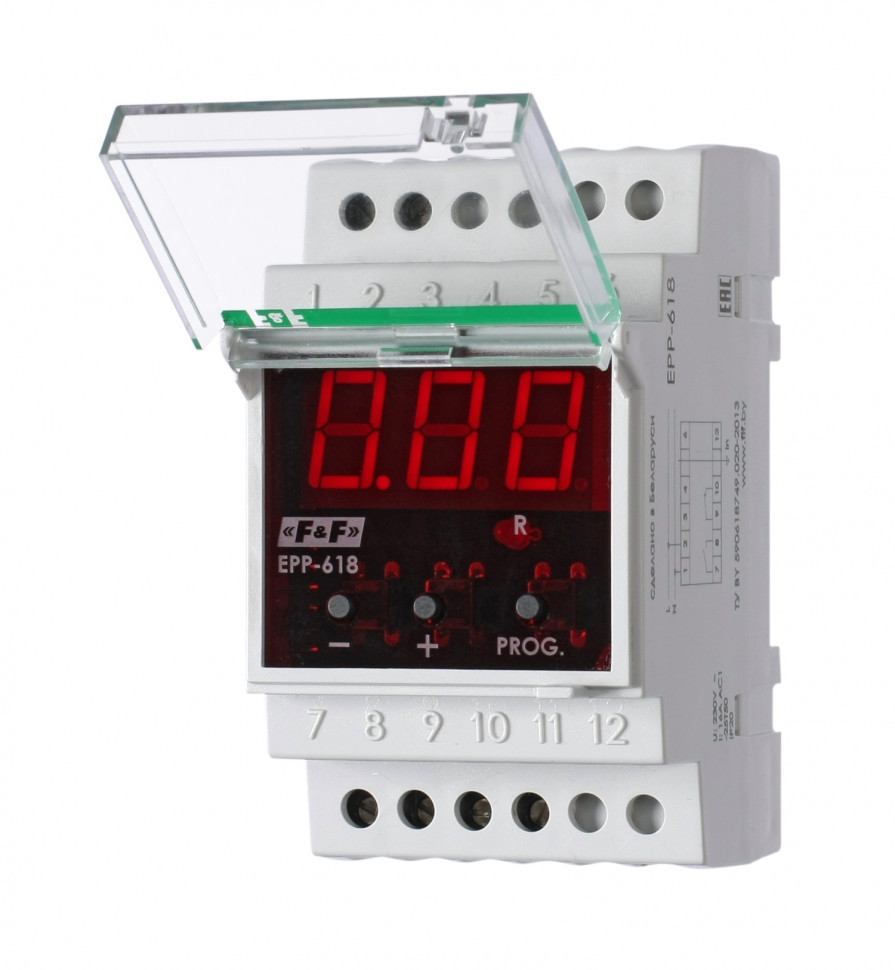

Реле тока EPP-618 предназначено для контроля переменного тока в системах защиты и автоматики, отображения величины тока.
Особенности
- 4-х функциональное, с регулируемым верхним и нижним порогом срабатывания;
- жидкокристаллический индикатор для отображения информации.
- напряжение питания 230 В;
- диапазон контролируемых токов 0,5…50 А;
- диапазон контролируемых токов с внешним трансформатором тока до 999 А;
- гальваническая развязка между исполнительным реле (сухой контакт) и цепью питания;
- максимальный коммутируемый ток нагрузки 16 АС-1.
Область применения
Применяют в случаях, когда одновременная работа всех потребителей приводит к перегрузке питающей сети (ввод электропитания рассчитан на меньшую мощность, чем мощность потребителей, введение лимитов потребления электроэнергии и т. п.). Ток срабатывания реле устанавливают таким образом, чтобы не допустить перегрузки питающей сети (отключения вводного автомата). Используется для защиты цепей и источников питания от перегрузки по току и короткого замыкания.
Принцип действия
Реле тока измеряет ток в контролируемой цепи с помощью встроенного (либо выносного) трансформатора тока, определяет величину и срабатывает, когда ток достигает установленного значения. При этом осуществляется управление контактами реле с настраиваемой задержкой отключения в интервале 0,5…60 секунд (горит светодиод R, мигают сегменты индикатора). При восстановлении параметров тока и достижении установленной величины с учетом гистерезиса, реле тока, в зависимости от настроенной задержкой времени повторного включения в интервале 0,5…60 секунд, переключает контакты в исходное положение.
