Характеристики
Описание

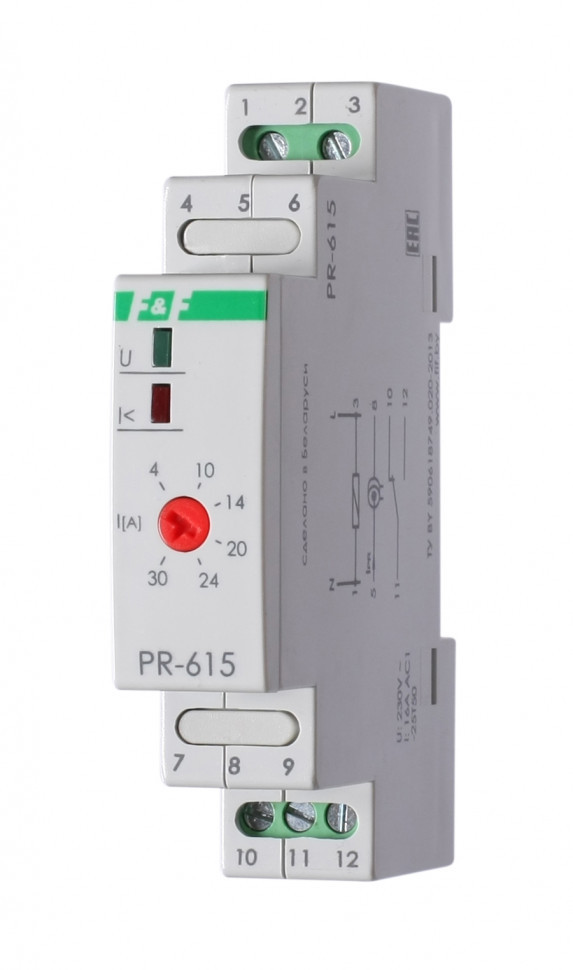

Диапазон тока: 4-30 А Контакт 1NO, 16 А Сквозной канал для провода питания нагрузки
Назначение
Предназначено для отключения неприоритетной нагрузки при превышении установленного значения потребляемого тока, а потребители приоритетной цепи остаются подключенными к питающей сети. Возможно использование реле в схемах защиты потоку и от короткого замыкания в нагрузке.
Особенности
- напряжение питания 230 В;
- диапазон контролируемых токов 4…30 А;
- гальваническая развязка между исполнительным реле (сухой контакт) и цепью питания;
- максимальный коммутируемый ток нагрузки 16 АС-1.
Область применения
Применяется в случаях, когда одновременная работа всех потребителей приводит к перегрузке питающей сети (ввод электропитания рассчитан на меньшую мощность, чем мощность потребителей, лимит потребления электроэнергии и пр.).
Принцип работы
При превышении установленной величины тока отключается неприоритетная нагрузка. Если значение тока в приоритетной цепи не превышает установленное значение, контакты реле 11-12 замкнуты и неприоритетная нагрузка подключена к сети питания. Если измеренное значение тока превысит установленное пороговое значение, контакты 11-12 размыкаются, и неприоритетная нагрузка отключается. При снижении величины потребляемого тока в приоритетной цепи реле автоматически подключает неприоритетную цепь (нагрузку) к сети питания.
