Характеристики
Описание

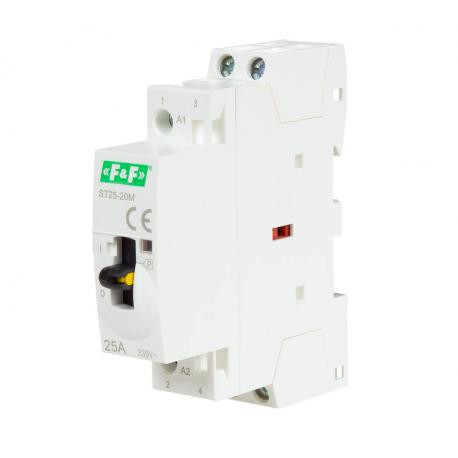

С ручным управлением. Напряжение питания 230 В АС. Максимальный ток нагрузки 25 A. Контакты 2NO.
Назначение
Для коммутации электрических цепей повышенной мощности. Наличие переключателя на лицевой панели позволяет вручную управлять контактами контактора (независимо от наличия напряжения питания на катушке).
Особенности
- Ручное управление
- Питание катушки от сети переменного тока
Область применения
Применяется для автоматизации и управления различных технологических процессов, в том числе в системах освещения, кондиционирования, вентиляции и т.д.
Принцип работы
Принцип работы контактора зависит от положения переключателя режима работы:
Положение «I»
При отсутствии напряжения питания на катушке контакты контактора замкнуты. Подача напряжения питание на катушку автоматически переводит переключатель в положение "auto" и контактор работает в автоматическом режиме. Чтобы зафиксировать контакты в замкнутом состоянии независимо от наличия напряжения питания контактора необходимо в положении „I” переместить желтый рычаг блокировки влево. Рабочее состояние контактора сигнализируется поднятым красным флажком на лицевой панели.
Положение «auto»
Подача напряжения питания на катушку контактора приводит к замыканию контактов. После отключения напряжения питания контакты возвращаются в своё первоначальное положение.
Положение «О»
Контакты контактора остаются разомкнутыми независимо от наличия напряжения питания.
