Характеристики
Описание
Напряжение 3х400 В; - асимметрия 20-80 В; - контроль напряжения; - задержка отключения 1-10 с; - контакт 2NO/NC, 8 А.
Назначение

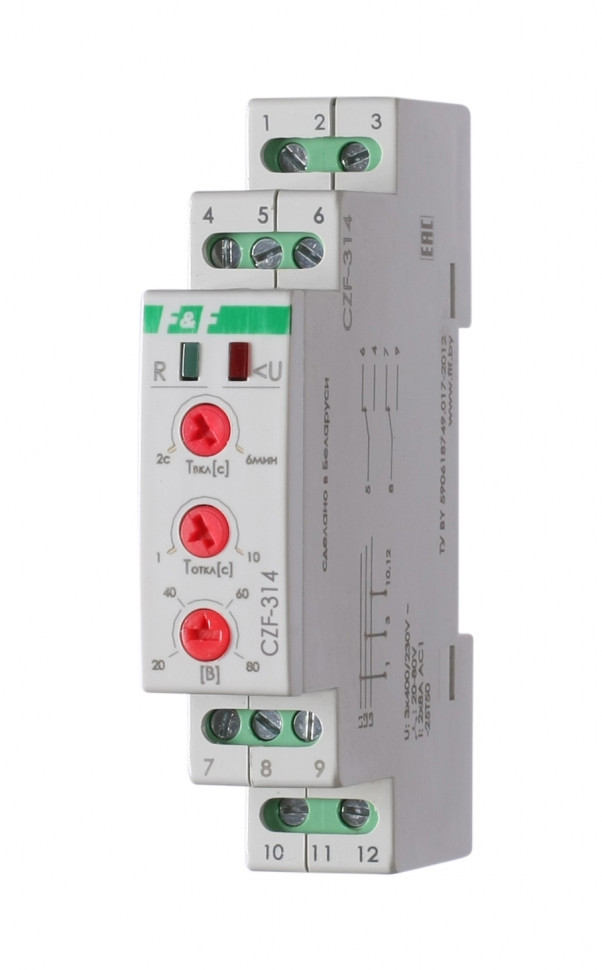

Реле контроля фаз CZF-314 предназначено для защиты электродвигателей и электроустановок, подключенных к трёхфазной сети, в случаях:
1. Отсутствия хотя бы одной из фаз.
2. Повышения напряжения более 480 В.
3. Снижения напряжения менее 320 В.
4. Асимметрии напряжения.
Область применения
Применяется для защиты электродвигателей и электроустановок, питаемых от трехфазной сети.
Особенности
1. Контроль наличия фаз.
2. Контроль верхнего значения напряжения.
3. Контроль нижнего значения напряжения.
4. Контроль асимметрии между фазами.
Принцип работы
Если напряжение в пределах нормы, контакты исполнительного реле 4-5, 8-9 замкнуты и на катушку контактора управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Включение происходит автоматически после восстановления сетевого напряжения питания.
