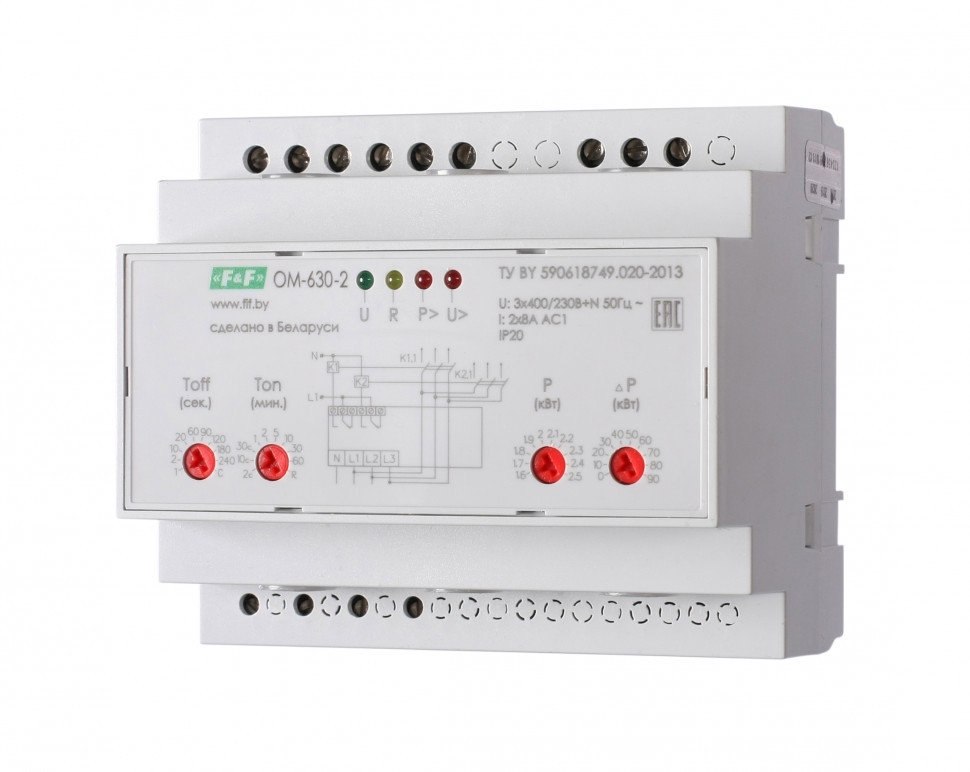

Ограничитель мощности (трёхфазный) OM-630-2

Многофункциональный, предназначен для работы с внешними трансформаторами тока для ограничения мощности свыше 50 кВт. Контакт 2NO/NC, 2x8 А.

Назначение
Для непрерывного контроля потребляемой от сети питания мощности и отключения нагрузки при превышении ее свыше установленного значения и защиты цепей питания от короткого замыкания. Ограничитель защищает так же потребителей электроэнергии (нагрузку) от перепадов напряжения, возникающих в 3-х фазных сетях при обрыве нулевого провода. Ограничитель мощности OM-630-2 предназначен для работы с внешними трансформаторами тока, если ток нагрузки превышает 5 А.

Область применения
Применяется для ограничения потребления электроэнергии, а также защиты от перегрузки в системах управления, релейной и автоматической защиты, в сфере энергетики.

Особенности
- Предназначен для работы с внешними трансформаторами тока;
- отключение нагрузки (потребителя) при обрыве нулевого провода;
- защита от повышения и понижения напряжения в сети питания;
- защита от перегрузки и короткого замыкания;
- выбор варианта определения значения отключаемой мощности: суммарно или суммарно, с ограничением мощности в любой из фаз на уровне 2/5P.

Принцип работы
Ограничитель контролирует величину напряжения и величину потребляемого тока нагрузки, вычисляет значение потребляемой мощности отдельно в каждой фазе и обрабатывает эти значения в соответствии с выбранным алгоритмом работы. При повышении значения мощности свыше установленного значения нагрузка отключается от сети на установленное время. По истечении этого времени она автоматически подключается к сети питания. Нагрузка подключается к сети питания через трехфазный контактор или автоматический выключатель с мотор приводом, которым управляет исполнительное реле ограничителя. Мощность, время отключения при перегрузке и время повторного включения устанавливается переключателями на передней панели.
