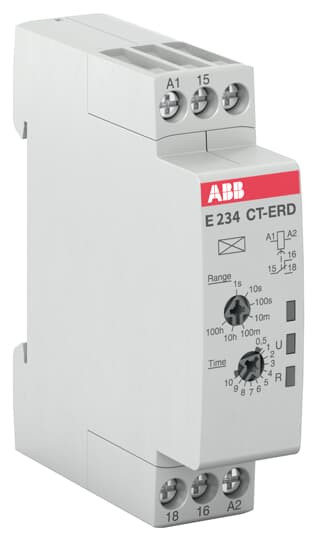

Реле времени CT-ERD.12 модульное ABB 1SVR500100R0000

Электронное реле времени ABB серии CT-ERD,12 с задержкой на включение на 24-48 В(DC) и 24-240B(AC).

Серия CT-D имеет модульное исполнение корпуса шириной всего 17,5 мм и пригодна для всех вариантов монтажа в распределительных щитах с креплением на DIN-рейку.

 CT-D является промежуточным вариантом как для промышленного так и для бытового применения. Для максимальной гибкости эксплуатации, выпускается 10 одно функциональных реле и 2 многофункциональных реле с 7 временными диапазонами. Реле имеют 4 или 7 диапазонов выдержки времени от 0,05 секунд до 100 часов. Широкий диапазон напряжения питания позволяет эксплуатировать их в различных странах мира.

Преимущества электронных реле времени серии CT-D.

Абсолютные шкалы - прямая установка времени задержки без дополнительных вычислительных операций обеспечивает быструю и точную настройку.

Индикация рабочего состояния - светодиоды на лицевой панели отображают все изменения состояния, что упрощает ввод в эксплуатацию и поиск неисправностей.

Коммутируемые токи - на реле времени типо ряда CT-D допускается выходная нагрузка до 6 А для устройств с 1 переключающим контактом и до 5 А для устройств с 2 переключающими контактами.

Клеммы для подключения - большое расстояние между клеммами позволяет подключение проводов: 2x1,5 мм² (2x16 AWG) с наконечниками или 2x2,5 мм² (2x14 AWG) без наконечников.

Ширина 17,5 мм - при ширине всего 17,5 мм линейка реле времени CT-D идеально подходят для установки в распределительные щиты.

Характеристики электронных реле времени серии CT-D.

Широкий ассортимент:

- 2 многофункциональных реле

- 10 одно функциональных реле

Напряжение питания:

- широкий диапазон: 12–240 В AC/DC

- мультидиапазон: 24-48 В DC, 24-240 В AC

Временные диапозоны: 7 от 0,05 с до 100 ч или 4 от 0,05 с - 10 мин

Ширина: 17,5 мм

Цвет корпуса: светло-серый (RAL 7035)

Устройства:

- с 1 переключающим контактом (250 В/6 А)

- с 2 переключающими контактами (250 В/5 А)

Управляющий вход: запуск временных функций посредством приложения напряжения на управляющий вход, поляризованный, возможность параллельного подключения нагрузки

Температура эксплуатации: от -20 ^оC до +60 ^оC

Производственный стандарт: IEC 61812-1, EN 61812-1 + A11, DIN VDE 0435 часть 2021

Функциональные диаграммы электронных реле времени серии CT-ERD.

Задержка при включении (задержка при срабатывании).

Для отсчета времени задержки требуется непрерывная подача напряжения питания.

Отсчет времени начинается при подаче напряжения. Отсчет времени сигнализируется миганием зеленого светодиода.

По истечении установленного времени срабатывает выходное реле и мигание зеленого светодиода переходит в непрерывное свечение.

После прерывания напряжения питания выходное реле возвращается в исходное состояние и время задержки сбрасывается.

Управляющий вход A1-Y1/B1 в реле CT-MFD отключен при выборе этой функции.
