Всё о стабилизаторах напряжения и как их выбрать

Что такое стабилизатора напряжения

Годы проживания в частном загородном доме, коттедже заставляют собственников жилья всё досконально продумать. Для комфорта требуется стабильное однофазное напряжение 220В – на освещение и розеточную сеть. Выручает только одно – установить стабилизатор напряжения. Он позволит исключить скачки напряжения в пиковые часы нагрузок, уберечь дорогостоящую бытовую электронику, технику.

Бытовой стабилизатор напряжения для коттеджа, загородного дома – электромеханическое или электрическое (электронное) устройство. Оно имеет клеммы (контакты) на входную цепь, с выходной цепи прибора. Основное назначение устройства – поддерживать выходное напряжение в узких пределах диапазона при резких скачках и колебаниях входного сетевого напряжения со 180 до 237В и выходного тока нагрузки 6-10А и более.

Дачники и домочадцы задают вопросы. «Зачем нужен стабилизатор напряжения для коттеджа или частного дома?» на что – можно дать простой ответ: он нужен там для защиты электробытовой техники аппаратуры электроники. Скачки осветительной и розеточной сети переменного тока очень негативно сказываются на бытовых электроприборах. Каждый прибор благоприятно решает задачи и проблемы с провалами, скачками, систематическими просадками напряжения в сети 220В.

Для чего ставить стабилизатор напряжения

Обыватели задают часто вопросы – нужен ли стабилизатор напряжения в частном доме, конечно же, он необходим, чтобы защитить электрическую бытовую технику. В доме происходят колебания силового сетевого напряжения 220В и 380В. Они бывают следствием проведения ремонта и сварочных работ, причинами перехода с фазы на фазу автоматики трансформаторных подстанций.

Все колебания напряжения позволяет предотвратить стабилизатор напряжения, в их числе он:

• Продлевает срок эксплуатации дорогостоящей электроники, бытовой техники и аппаратуры.
• Предотвращает поломку, незапланированный выход из строя бытовых приборов, устройств.
• Позволяет сэкономить потребление электрической энергии, особенно, когда квартирные сети освещения и розеточные линии работают на пониженном напряжении. В это момент времени бытовые электрические приборы потребляют больше мощности, нежели на номинальных параметрах.

Стабилизатор напряжения крайне необходим для нормального функционирования электробытовой электроники:

• Телевизионные приёмники.
• Холодильные камеры, шкафы.
• Кондиционеры.
• Микроволновые и кухонные печи.
• Стиральные машины, и кухонные мойки.
• Циркуляционные и отопительные насосы.
• Бойлеры, проточные нагреватели горячей воды.
• Персональные компьютеры, ноутбуки, питающиеся от сети 220В.

Виды стабилизаторов для коттеджа

По принципу работы существует три вида конструкций, какой поставить стабилизатор напряжения для коттеджа особый вопрос:

• Релейные, к примеру, они измеряют входное напряжение, когда оно отклоняется от 220В, становится выше номинального – срабатывает реле. Реле переключает выбранное число обмоток – устанавливает величину напряжения, которое задано жильцами.
• Электромеханические – они регулируют напряжение посредством механического перемещения контакта по обмотке трансформатора. Это происходит при помощи электрического моторчика – сервопривода.
• Инверторные устройства – они выполняют быстро переход на заданные параметры напряжения, причём делают точную регулировку входного потенциала. В инверторном устройстве: нет никакого трансформатора, нет подвижных элементов, не требуется выполнять анализ напряжения. Принцип работы осуществляется за счёт преобразования переменного тока в постоянный, вновь на переменный ток, только с заданными жильцами параметрами.

Из всех трёх типов конструкций наилучшее техническое решение, предпочтительно – пользоваться инверторными стабилизаторами. Они простые в работе, надёжные в применении. Их относят к недорогим электротехническим устройствам. Среди множества изделий можно использовать настенный электронный стабилизатор марки АСН- 500 Н/1-Ц.

Количество фаз

Резонный вопрос от дилетантов, далёких в теме садоводов и домочадцев от электротехники. Насколько важно иметь для частного дома однофазные стабилизаторы напряжения, почему нужно их устанавливать на каждой фазе? Первоочередной довод. Устройства требуется ставить на каждой фазе. Установка их на одной фазе «А», двух «А» и «В» при трёхфазном источнике электроснабжения частного дома недостаточно. Это оставляет без стабилизации третью рабочую фазу «С», что чревато массой проблем в работе бытовой электроники.

Второй аргументированный довод – стоит рассмотреть с позиции уровня загруженности. По идее лучшее решение, технически правильнее, чтобы каждый стабилизатор напряжения должен быть равномерно или приблизительно одинаково загружен. Иначе возникает на нулевой жиле ток, он может привести к неисправности ваш стабилизатор. Электронный или инверторный станет вместо рабочего цикла и состояния, выдавать ошибку.

Тип стабилизатора по принципу действия

Для проектирования электроснабжения дачного домика, загородного особняка сначала выбирают тип прокладки электросиловой проводки, рассчитывают всю мощность потребления бытовых приборов и технического оборудования. На выбор стабилизатора напряжения для частного дома влияет, какой вам тип предпочтителен по принципу его работы.

Из четырёх типов выбирают тот, который удовлетворяет местным требованиям и проектным решениям:

1. Электронные.
2. Электромеханический.
3. Феррорезонансный.
4. Компенсационный.

Из них отдают предпочтение тем типам и характеристикам, которые справятся с поставленными задачами: равномерной загрузке по фазам, мощности, диапазону и точности регулирования. Отчего компенсационный стабилизатор напряжения на частный дом жильцы выбирают, он стал для них приоритетным. Прибор имеет ряд достоинств.

В нём автоматически происходит регулирование выходной токовой величины. В нём автоматически происходит регулирование выходной токовой величины. Прибор оперативно всегда поддерживает заданные ему параметры на нагрузке при изменении входного тока и напряжения. Компенсационные аппараты выпускаются двух модификаций: параллельные и последовательные типы. По сравнению с параметрическими приборами они отличаются работой с большими токами, коэффициентом стабилизации и меньшим выходным сопротивлением.

Диапазон стабилизации

На стадии проекта и строительства возникает вопрос, какой понадобится вам стабилизатор напряжения как выбрать для дома – что лучше? Производители выпускают четыре модели устройств по их назначению:

1. Промышленные.
2. Для дома.
3. 1-фазные 220В.
4. 3-фазные 380В.

Все они имеют заводские настройки, свой диапазон стабилизации. Что это означает? Этот функционал называют ещё диапазоном регулирования напряжения – диапазон перепадов напряжения, в котором стабилизатор выдаёт после себя стабильное выходное напряжение. К примеру, настенные бытовые приборы марки АСН- 500 Н/1-Ц, они стабилизируют выходное напряжение с точностью не более 8%. При том, что работают на максимально расширенном диапазоне рабочего входного напряжения – 140-260В. Этот диапазон отклонений соответствует в большую и меньшую сторону: (+16% и – 64%). Что снимает ваш вопрос: какой стабилизатор напряжения поставить в частный дом!

Точность стабилизации (погрешность)

Данный технический параметр имеет первостепенное значение. Потому точность стабилизации или погрешность – значение, которое устанавливает, насколько близко выходное напряжение прибора. Отсюда стабилизатор напряжения для частного дома, какой выбрать снимет все вопросы при его покупке. Величина погрешности в паспорте завода указывается в процентах.

Точность прибора зависит так же от числа ступеней и ширины диапазона стабилизации. При одной и той же величине ступеней переключения, разной ширине диапазонов при эксплуатации устройства погрешность будет ненамного отличаться. Межгосударственный стандарт ГОСТ 13109-79 (новый ГОСТ 32144-2013), устанавливают отклонение в пределах 220 В±10%. Этого достаточно, чтобы нормально работала бытовая техника.

К примеру, все бытовые машины работают с разной точностью стабилизации (рекомендации ПУЭ):

• Холодильники, стиральные машины, духовые шкафы, бойлерные колонки, телевизионные устройства бесперебойно функционируют в течение всего гарантийного срока службы – при номинальном потенциале розеточной сети 200-240В, предельной погрешности +/–10%.
• Осветительная аппаратура (БРА, ЛЭД светильники, люстры, лампы накаливания, светодиодные, филаментные, галогенные и люминесцентные), они к себе наиболее требовательные по точности, погрешности – допускается не менее 3%.
• Самое чувствительное электропотребление – персональные компьютеры, принтеры, сканеры, серверные шкафы, медицинское оборудование, измерительная аппаратура, профессиональные фото и видео техника. Их погрешность – не больше 1–1,5%.

Согласно рекомендациям ГОСТ 32144-2013 – предельная точность стабилизации, не должна превышать 8-10%. Этот показатель считается неприемлемым для нормальной эксплуатации домашней бытовой электроники.

Опции защиты

Современные стабилизаторы напряжения для дачи как выбрать. Ведь помимо своей основной функции – обеспечивать защиту подключенной домашней электроники, оборудования от скачков и просадок сетевого напряжения 220В, 380В они оснащаются собственной защитой. Они гарантируют безопасную подачу электрического питания и держат номинальные нагрузки. Приборы способны держать стабильно долго повышенную нагрузку, даже при возникновении аварийной ситуации на подстанции, на ЛЭП или воздушных линиях электропередачи, кабельных линиях.

Какой вам нужен стабилизатор в дом, как выбрать, для этого стоит обратить внимание, какими видами защиты они оснащаются:

• От перегрузки (предохранители, автоматические выключатели).
• От токов короткого замыкания (предохранитель, дифференциальный автомат – ДА).
• От перегрева (тепловая защита) – электронный датчик, термическое реле, термистор.
• От повышенного или пониженного значения рабочего потенциала, вне границ и диапазона прибора – электронный датчик.
• От внутренних неисправностей устройства – датчики и электроника.
• От импульсных перенапряжений – УЗИП, разового применения; после срабатывания требуется его замена.
• От обрыва электросети – конденсатор, применяется только на инверторных устройствах.
• От пускового тока (плавный пуск) – электронный ограничитель тока, термистор, термическое реле.
• От сетевых помех – пассивные и активные сетевые фильтры.
• Неверно фазированная сеть – электронный датчик защищает оборудование: газогенераторы, газовые котлы.
• От обрыва нуля – электронные датчики или варисторы.
• Отсутствие земляной защиты, контура – монтируется гальваническая развязка, локальная шина и система заземления.

По рекомендациям ПУЭ в паспорте указывается класс защиты устройства от пыли (твёрдых частиц, грязи) – 2 и влаги – 0. Это пишется полностью: IP20, обозначает – Ingress Protection (перевод с английского) защита от проникновения грязи и влаги внутрь прибора.

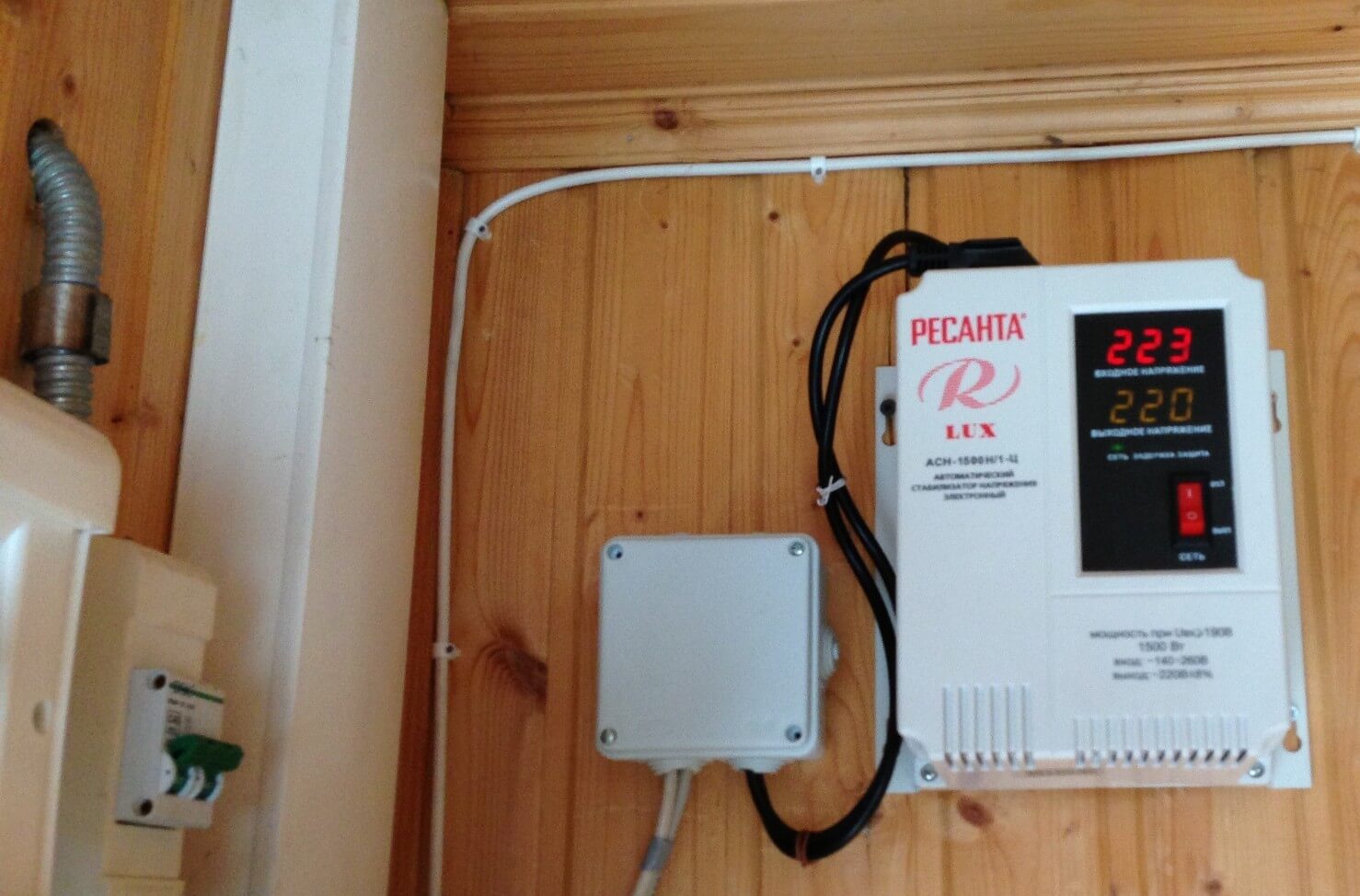

Способ установки

Жильцы частных домов, предпочитают покупать мощные модели сразу на весь дом, чтобы защитить не отдельный электроприбор, а всё сразу. Но какие всё-таки выбрать для частного дома однофазные по мощности или более мощные устройства? Правильно требуются использовать и покупать мощные стабилизаторы с клеммами подключения.

Чтобы не испытывать никаких проблем с эксплуатацией бытовой электроники, обслуживанием силового электрооборудования следует придерживаться правила трассировки и монтажа. Помимо того, куда ставить стабилизаторы до или после электрических счётчиков. Следует рассчитать всю мощность стабилизатора для частного дома, а затем определить для них постоянные места и места их монтажа.

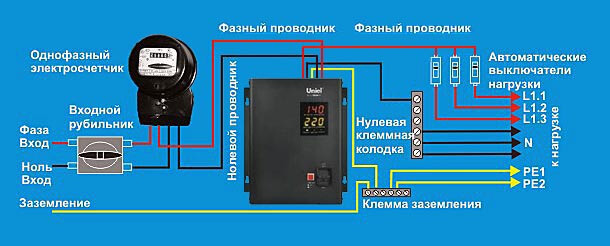

Наиболее частый вопрос при проектировании, монтажных работах – стабилизатор для частного дома, на 220В какой выбрать, и где поставить. Когда поставить прибор до электрического счётчика (АСКУЭ) – это выглядит вполне логично, электрооборудование с розеточной сетью будет максимально защищено. Это относится и к самой нагрузке, и электросчётчику.

Регулирующие, сбытовые и надзорные службы не разрешают так подключать эти устройства. Они рекомендуют устанавливать их после счётчика, на отходящих клеммах вводного дифференциального автомата. В режиме бездействия, в стерегущем режиме и на холостом ходу устройства потребляют мизерный объём электрической энергии – чуть меньше 60 Вт.

Для этого-то и нужно электрическое потребление учитывать, отсюда потребность стабилизатора напряжения для частного дома и необходимость установки его после электрического счётчика. Чтобы не прокладывать длинную трассу электропроводки приборы рекомендуется размещать максимально близко к приборам учёта АСКУЭ и электрическим щиткам. Такая компоновка позволит исключить максимум проблем с электропитанием. Бытовая техника и распределительные щитки будут находиться близко и под рукой, вам не придётся бродить по жилью, техническим помещениям.

Как подбирать мощность стабилизатора (расчёт)

Чтобы подобрать оптимальную характеристику и тип электронного аппарата требуется сначала узнать, как рассчитать мощность, которой хватит для загородного дома. Наилучший способ – делают расчёт его мощности по дифференциальному автомату. Это вводной, основной автомат, который стоит на вашем доме, общей питающей линии.

К примеру, квартирный или общедомовой вводной автоматический выключатель – по номиналу 40А. Значит, его активная мощность рассчитана на токовую нагрузку 40 Ампер. Правильнее всего будет пересчитать по формуле, какой активной мощности потребуется стабилизатор:

40А * 220В = 8 800 В*А

Чтобы дизельный генератор и другое домашнее оборудование раньше времени не вышло из строоя, работало безотказно, делается корректировка в расчётах. Добавляется мощность на запас прочности, ориентировочно на 20-30%. Отсюда делается дополнительное увеличение мощности на 30%, что соответствует формуле:

8 800 + 30% = 11 440 В*А

Эксперты профессионалы, электрики со стажем неспроста рекомендуют делать с запасом прочности по потребляемой нагрузке. Отсюда стабилизатор напряжения, какой выбрать для частного дома, вполне лаконичный ответ. Его выбирают с 30% запасом потребляемой мощности. Этим в дальнейшем можно снизить нагрузку на установку, увеличить его гарантийный срок эксплуатации. К стабилизатору можно дополнительно подключить новые бытовые электрические механизмы, когда в будущем предстоит увеличивать полезную площадь дома.

Для примера, по загородному дому. Сосчитали, ваша бытовая техника плюс электроника, охранная сигнализация, электрические приводные ворота и калитки все вместе потребляют 6 500 Вт (8 450 Вт с запасом мощности). Для любой жилой квартиры МКД – средняя нагрузка на устройство составит – 3 500 Вт (4 550 Вт запас прочности по нагрузке).

Как выбрать стабилизатор напряжения: главное

Полезные советы на стабилизатор напряжения как выбрать для дома – он должен иметь систему защиты от перегрузов и КЗ (короткого замыкания). Залог бесперебойной работы всей бытовой электроники и домашней техники. Отдельные модификации оснащаются системами внутренней электроники для его диагностики, разными защитами, включая защиту от теплового перегрева. Что тоже очень даже неплохо для такого бюджетного прибора.

Например, 1-фазное настенный и напольный релейный аппарат – АСН- 8 000 Н/1-Ц. Имеет неплохие характеристики. До 8 000 Вт мощность, класс защиты от пыли, грязи и влаги – IP20. На корпусе предусмотрены различные индикаторы, кнопки включения/выключения.

На основании имеющихся расчётов мощности бытовой техники и электроники можно вольтметром сделать в разное время суток замеры напряжения. Таким образом, несложно определить диапазон, на который следует подобрать устройство (к примеру, 140-260 В). Самое ответственное дело – стабилизатор напряжения как выбрать для дома и правильно выполнить расчёт суммарной потребляемой мощности всех бытовых приборов, электроники и техники, которые работают от вводного щитка.
