Реле контроля фаз – электротехническое устройство для защиты трехфазного оборудования от аварийных режимов питания в сети. Автоматическое защитное устройство контролирует параметры фазного напряжения. При обнаружении отклонений происходит автоматическое отключение нагрузк.
Использование РКФ предотвращает поломки из-за неправильного питания. Это способствует повышению надежности оборудования. Благодаря автоматической защите не требуется постоянный контроль со стороны человека. С помощью настройки параметров можно задать допустимые уровни напряжения, задержку включения/отключения. Устройство срабатывает за доли секунды при аварии. Оно подходит для большинства трехфазных систем (380 В), что делает его универсальным.
Особенности конструкции реле контроля фаз
Реле контроля фаз является сложным электронным прибором, заключенным в компактный корпус. Его конструкция выдерживает суровые условия электрощитовых и обеспечивает прецизионную точность измерений. Особенности конструкции РКФ
Компоновка и корпус
Современные автоматические защитные устройства производятся в унифицированном модульном исполнении для монтажа на DIN-рейку. Корпус изготавливается из негорючего, ударопрочного пластика. Это исключает возгорание при внутреннем повреждении.
Измерительная часть (микропроцессорное управление)
Трехфазные реле изготавливаются на базе микропроцессоров. Применяется технология измерения истинного среднеквадратичного значения напряжения. Устройство игнорирует гармонические искажения и помехи в сети. исключаются ложные срабатывания.
При гальванической развязке цепи измерения и питания процессора часто разделены. За счет этого обеспечивается защита внутренней электроники от высоковольтных импульсов.
Исполнительный механизм (выходные контакты)
Конструкция РКФ имеет встроенное электромагнитное реле:
- Группа контактов. Один или два перекидных контакта.
- Материал контактов. Использование сплавов с содержанием серебра предотвращает залипание и обгорание при частых переключениях
Органы управления и индикации
На лицевой панели реле контроля фаз находятся элементы взаимодействия:
- Поворотные регуляторы. Позволяют вручную выставить порог срабатывания по напряжению и время задержки срабатывания.
- Светодиодная индикация (LED). Зеленый – сеть в норме, реле включено. Красный (мигающий или постоянный) – конкретный вид ошибки (обрыв, чередование или перекос). Светодиоды упрощает диагностику устройства.
Клеммные зажимы
Конструкция зажимов рассчитана на надежную фиксацию жесткого одножильного и гибкого многожильного провода. Клеммы утоплены в корпус (степень защиты IP20) для минимизации риска случайного прикосновения к токоведущим частям под напряжением.
Схема питания (Self-powered)
РКФ не требуют отдельного блока питания. Устройство запитывается от измеряемых фаз. Накопленной энергии в конденсаторах схемы хватает для корректного срабатывания и размыкания контактов.
Чем отличается реле контроля фаз от реле контроля напряжения?
РКН защищает от величины напряжения, а РКФ – от нарушения структуры трехфазной сети. Реле контроля напряжения используется в однофазных сетях для защиты бытовой техники от скачков 220В.
Реле контроля фаз предназначено для трехфазных потребителей (электродвигатели, станки, компрессоры). Оно «видит» сеть как единую систему из трех взаимосвязанных векторов.
Чтобы выбрать подходящее устройство для своих задач необходимо знать, чем отличается реле контроля фаз от реле контроля напряжения. Основные отличая заключаются в функциональных возможностях, принципе работы и типах коммуникации.
Как работает реле контроля фаз
Принцип работы реле контроля фаз сравним с работой беспристрастного контролера, который каждую долю секунды сверяет фактические параметры сети с эталонными значениями. Рассмотрим пошаговый алгоритм выполнения защиты РКФ:
Мониторинг и снятие показаний
Когда на входные клеммы (L1, L2, L3) подается напряжение, внутренний измерительный блок начинает анализировать синусоиду каждой фазы. Он измеряет:
- Амплитуду напряжения (насколько оно высокое или низкое).
- Временной сдвиг между фазами.
- Порядок следования (A-B-C).
Сравнение с номинальными параметрами и характеристиками срабатывания
В памяти устройства заданы «границы дозволенного». Реле постоянно сравнивает входящий сигнал с настройками:
- Если напряжение в пределах нормы, реле держит свои выходные контакты замкнутыми.
- Через контакты ток поступает на катушку магнитного пускателя, который держит силовую цепь двигателя включенной.
Обнаружение аварии и задержка
Как работает реле выбора фаз если происходит аномалия? Устройство мгновенно это фиксирует. Чтобы оборудование не отключалось при кратковременных «просадках» в РКФ предусмотрена задержка срабатывания. Если от 0,1 до 10 секунд напряжение не восстановилось, реле принимает решение об отключении.
Разрыв цепи
Как работает реле контроля фаз при разрыве цепи? В момент срабатывания внутреннее микрореле переключает контакты:
- Цепь питания катушки пускателя разрывается.
- Силовые контакты пускателя размыкаются.
Оборудование полностью обесточено и защищено от перегрева или работы «вразнос».
Как подобрать РКФ: основные характеристики
Принцип работы реле контроля чередования фаз определяют его характеристики. При выборе устройства необходимо учитывать:
Диапазон контролируемого напряжения
Основной параметр. Спектр рабочих напряжений, в которых будет безопасно функционировать:
- Нижний порог. 160-210В.
- Верхний порог. 230-280В.
Выбирайте модели с раздельными регуляторами для «верха» и «низа».
Тип контролируемых аварий
Принцип работы реле контроля фаз 3 фазного не у всех моделей одинаковый. Необходимо проверить функции контроля:
- Чередования фаз.
- Обрыва и «слипания» фаз.
- Асимметрии (перекоса фаз). Реле должно срабатывать, если разница между фазами превышает установленный предел (5-20%).
Время задержки срабатывания
В сети случаются микро-скачки, которые длятся доли секунды и не опасны. Используйте модели с регулируемой задержкой от 0,1 до 10 секунд, чтобы отсечь ложные срабатывания.
Время автоматического повторного включения
После устранения аварии реле должно подождать, пока напряжение стабилизируется, прежде чем снова запустить двигатель. Для холодильного и компрессорного оборудования эта пауза должна быть от 2 до 5 минут, чтобы давление в системе успело выровняться. Убедитесь, что диапазон настройки соответствует техпроцессу.
Характеристики выходных контактов
РКФ дает команду, а выполняет ее контактор. Контакты реле рассчитаны на 5А или 8А. Этого достаточно для управления катушкой любого пускателя. Самый удобный вариант –перекидной контакт (1 C/O). Это позволяет отключить нагрузку и одновременно включить аварийную лампочку/отправить сигнал на контроллер.
Степень защиты и климатическое исполнение
IP20 – стандарт для установки в закрытый щит. Если щит стоит в неотапливаемом цеху или на улице, выбирайте модели, работающие от -25°C до +55°C. Дешевые бытовые реле могут некорректно работать на морозе.
Различные способы и схемы подключения
РКФ не коммутирует силовую нагрузку напрямую. Его внутренние контакты рассчитаны на ток до 5-8А. Двигатель может потреблять десятки и сотни Ампер. Реле контроля фаз работает в связке с контактором (магнитным пускателем).
Способы и схемы подключения:

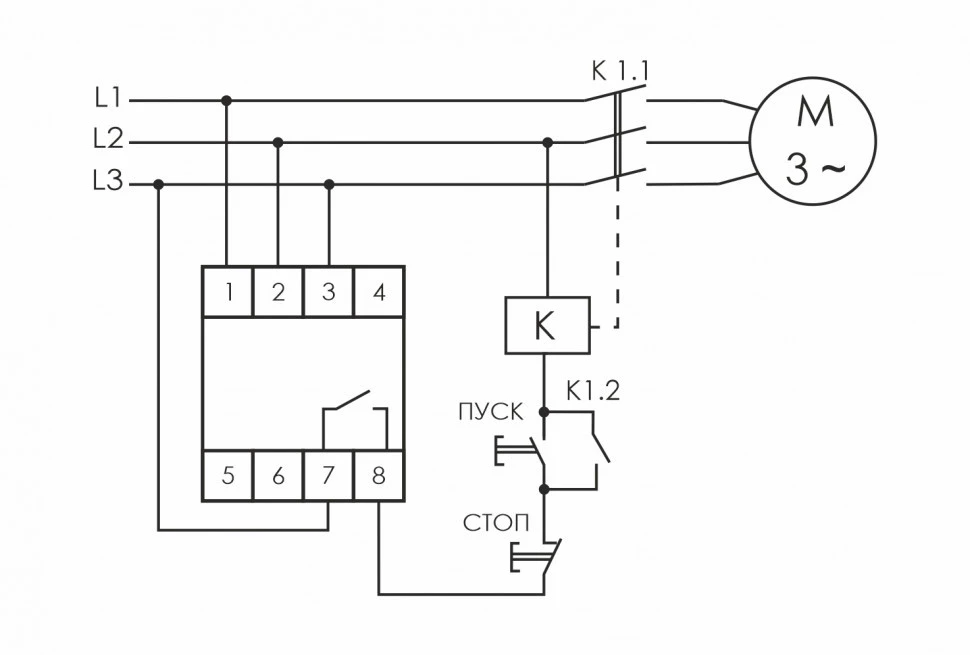

РКФ + магнитный пускатель
Классический вариант для защиты электродвигателя, насоса или компрессора. Три фазы с вводного автомата приходят на измерительные клеммы РКФ. Фаза проходит через защитный предохранитель на общий контакт выходного реле РКФ. С нормально-разомкнутого контакта провод идет на катушку магнитного пускателя. Второй конец катушки подключается к нейтрали. Если параметры сети в норме, РКФ замыкает контакт, катушка пускателя получает питание. Силовые контакты подают 380В на двигатель. Как только фаза пропадает – цепь управления рвется и пускатель отключает мотор.
С использованием контроллера (ПЛК)
Применяется в автоматизированных системах управления. Здесь важно выключить станок и передать сигнал об ошибке в систему мониторинга. Выходной контакт РКФ подключается на дискретный вход контроллера. Программа контроллера анализирует сигнал. Если он пропадает, ПЛК выполняет алгоритм безопасной остановки всей линии и выводит сообщение на экран оператора.
Преимущества использования РКФ
Преимущества РКФ:
- Защита электродвигателей и оборудования.
- Предотвращение дорогостоящих поломок.
- Автоматическое отключение при авариях.
- Контроль качества электропитания.
- Продление срока службы техники.
- Снижение простоев.
- Гибкие настройки.
- Простота установки и эксплуатации
Сфера применения
Для чего нужно реле контроля фаз – защита:
- электродвигателей (насосы, компрессоры, вентиляторы);
- холодильного оборудования;
- промышленных установок;
- лифтов и подъемных механизмов;
- систем вентиляции и кондиционирования.
Зная, как работает реле контроля фаз можно обеспечить безопасности любого трехфазного оборудования. Экономия на его установке несопоставима с рисками: стоимость самого прибора в десятки раз ниже затрат на покупку нового двигателя или восстановление производственной линии после аварии. Узел защиты мгновенно обесточивает систему при обрыве, перекосе или нарушении последовательности фаз, предотвращая сгорание обмоток двигателей и поломку электроники.
