Устройство защитного отключения (УЗО) – элемент системы электробезопасности, контролирующий дифференциальный ток. Внутри УЗО установлен дифференциальный трансформатор тока тороидальной формы. Фазный и нулевой проводники пропущены сквозь его сердечник и образуют встречные первичные обмотки. Магнитные потоки, создаваемые ими, взаимно компенсируют друг друга. Во вторичной обмотках наведенное напряжение равно нулю. Исполнительное реле удерживает контакты замкнутыми.
Баланс магнитных потоков нарушается. В сердечнике трансформатора возникает разностный магнитный поток, который наводит во вторичной обмотке ЭДС. Как только величина дифференциального тока достигает порогового значения, электромагнитное реле разрывает цепь. Время отключения современных УЗО составляет 0,03-0,04 секунды.
Пользователи задаются вопросом, почему срабатывает УЗО при замыкании нуля и земли. Причина заключается в принципе работы устройства защитного отключения. УЗО постоянно сравнивает ток, проходящий по фазному и нулевому проводникам. В исправной электрической цепи значения этих токов должны быть одинаковыми.
Если УЗО не включается после срабатывания, это указывает на наличие неисправности в электросети и на проблему с защитным устройством. Причиной является сохраняющаяся утечка тока в электропроводке или подключенном электроприборе. Пока неисправность не устранена, УЗО будет повторно отключаться или не сможет зафиксироваться во включенном положении.
Зачем нужно УЗО
УЗО – низковольтный коммутационный аппарат для защиты людей от поражения электрическим током при прямом или косвенном прикосновении. Он предотвращает пожары из-за утечки тока через поврежденную изоляцию кабелей и электроприборов. Когда срабатывает УЗО, это не всегда свидетельствует о неисправности самого устройства. Его активация означает, что защита обнаружила потенциально опасную ситуацию в электрической сети.
Почему выбивает УЗО причины
Срабатывание устройства защитного отключения означает, что прибор зафиксировал утечку тока мимо сети. Оно не реагирует на перегрузку или короткое замыкание, а отключает питание при появлении тока утечки, превышающего установленный порог.
Причины отключения УЗО:
Короткое замыкание
Стандартное устройство защитного отключения не предназначено для защиты от короткого замыкания. На практике связывают отключение электропитания именно с его срабатыванием. Это объясняется тем, что в электрощитах УЗО работает совместно с автоматическим выключателем или используется дифференциальный автомат, который совмещает обе функции защиты.
Короткое замыкание возникает при контакте фазного и нулевого проводников либо фазного проводника с заземленными элементами. Сила тока резко возрастает, что может привести к перегреву проводки, повреждению электрооборудования и возникновению пожара. Для предотвращения подобных последствий автоматический выключатель или дифавтомат отключает поврежденную линию.
Причинами короткого замыкания становится повреждение изоляции кабеля, ошибки при монтаже электропроводки, неисправность бытовой техники, попадание влаги в электрические соединения или механическое повреждение проводов. Срабатывает ли УЗО на короткое замыкание – нет, классическое чистое УЗО на КЗ между фазой и нулем не реагирует.
Перегрузка сети
Перегрузка возникает, когда суммарная мощность подключенных электроприборов превышает допустимую нагрузку на электрическую линию. Сила тока возрастает, проводники начинают нагреваться. Риск повреждения электропроводки существенно увеличивается. За защиту от перегрузки отвечает автоматический выключатель, установленный в электрощите. Если же используется дифференциальный автомат, он совмещает функции УЗО и автоматического выключателя, поэтому при перегрузке отключается именно это устройство. Причиной перегрузки является одновременное включение нескольких мощных электроприборов.
Вопрос, почему отключается УЗО при включении нагрузки, возникает, если защитное устройство срабатывает сразу после запуска бытового прибора. Это свидетельствует о том, что УЗО обнаружило ток утечки, превышающий допустимое значение, и автоматически отключило электропитание для предотвращения поражения электрическим током.
Почему УЗО выбивает даже без нагрузки? Это означает, что защитное устройство срабатывает даже при отключенных электроприборах. Причина явления – наличие неисправности в электропроводке, ошибках при монтаже или выходе из строя самого УЗО. Может наблюдаться утечка тока в скрытой электропроводке. Повреждение изоляции кабеля, попадание влаги в распределительные коробки, розетки или другие элементы электросети могут вызывать срабатывание УЗО независимо от подключенных бытовых приборов.
Утечка тока в бытовой технике
Со временем внутренние компоненты техники изнашиваются, ухудшается состояние изоляции проводов, повреждаются нагревательные элементы. Часть тока начинает уходить на металлический корпус прибора или через другие проводящие элементы. Это фиксирует УЗО и мгновенно отключает электропитание.
Часто утечки возникают в приборах, работающих в условиях повышенной влажности или оснащенных нагревательными элементами. Признаками неисправности является периодическое срабатывание устройства, легкое ощущение покалывания при прикосновении к металлическому корпусу, запах перегретой изоляции или нестабильная работа прибора.
Влага и конденсат в розетках или распределительных коробках
Попадание влаги в элементы электропроводки – частая причина срабатывания УЗО. Вода и конденсат снижают сопротивление изоляции и создают условия для возникновения утечки тока. Когда величина превышает норму, устройство защитного отключения разрывает электрическую цепь. Предотвращается поражение человека электрическим током. Влага попадает в розетки, выключатели и распределительные коробки из-за повышенной влажности в помещении, протечки кровли или водопровода, затопления, образования конденсата, эксплуатации наружных электрических точек без защиты от осадков.
Вопрос, почему выбивает УЗО при включении в розетку любого электроприбора, указывает на проблему не с конкретным устройством, а с электрической сетью или системой защиты. Если УЗО срабатывает независимо от подключенного прибора, тогда причиной является утечка тока в электропроводке, ошибка монтажа или неисправность самого защитного устройства.
Пробой изоляции в проводке
Повреждение изоляции проводов приводит к тому, что выбивает УЗО при выключенных автоматах. Изоляционный слой защищает токопроводящие жилы от контакта друг с другом, металлическими конструкциями здания и другими проводящими элементами. При нарушении его целостности возникает утечка тока. Это фиксирует устройство защитного отключения и обесточивает электрическую цепь.
Пробой изоляции происходит из-за естественного старение/износа электропроводки, механических повреждений, перегрева кабеля, воздействия влаги.
Ошибка при монтаже
Неправильный монтаж электропроводки или ошибки при подключении УЗО являются причиной его регулярного срабатывания. Это происходит даже при полностью исправных кабелях и бытовой технике. Проблема связана с нарушением схемы подключения или несоблюдением требований к монтажу защитных устройств.
Ошибки возникают после ремонта, замены электропроводки, установки новых розеток, подключения электрического щита или самостоятельного монтажа без достаточного опыта.
Неисправность самого УЗО
Перепады напряжения, естественный износ внутренних компонентов, воздействие влаги, пыли или нарушение условий эксплуатации приводят к некорректной работе устройства.
Слабые контакты
Ненадежные электрические соединения являются причиной нестабильной работы электросети и периодического срабатывания УЗО. Винтовые клеммы ослабевают из-за вибраций, температурных расширений проводников или допущенных ошибок при монтаже. Это приводит к увеличению переходного сопротивления в месте соединения. Происходит локальный нагрев контактов и ухудшение работы электрической цепи.
Ложное срабатывание
Иногда УЗО отключает питание даже при отсутствии неисправностей электропроводки или бытовой техники. Данное явление является ложным или считается нежелательным срабатыванием. Причиной этому становятся кратковременные импульсные помехи в электросети, скачки напряжения, повышенные пусковые токи электроприборов, а также суммарные естественные токи утечки. Они возникают при одновременной работе большого количества оборудования. Ложные срабатывания иногда связаны с неправильным выбором типа УЗО.
Что делать, когда срабатывает УЗО
Если устройство защитного отключения регулярно отключает электропитание, не стоит пытаться принудительно удерживать его во включенном положении или многократно включать питание без выяснения причины. УЗО срабатывает не случайно. Оно обнаруживает утечку тока, которая может представлять опасность для людей и имущества. Чтобы безопасно определить источник проблемы, следует действовать последовательно.
Отключите все приборы от розеток и попробуйте включить УЗО
Нужно физически вытащить вилки всех приборов из розеток в той зоне, которую защищает УЗО. Это поможет определить, связана ли проблема с неисправностью бытовой техники или причина находится в самой электропроводке. Когда устройства будут отключены, попробуйте снова включить УЗО. Если оно остается во включенном положении и не срабатывает повторно, следовательно, утечка тока возникает в одном из электроприборов. Далее подключайте технику поочередно. Делайте интервал в несколько секунд. Если при включении определенного устройства УЗО снова отключит питание, именно этот прибор является источником утечки тока. До проведения диагностики и ремонта пользоваться им не следует.

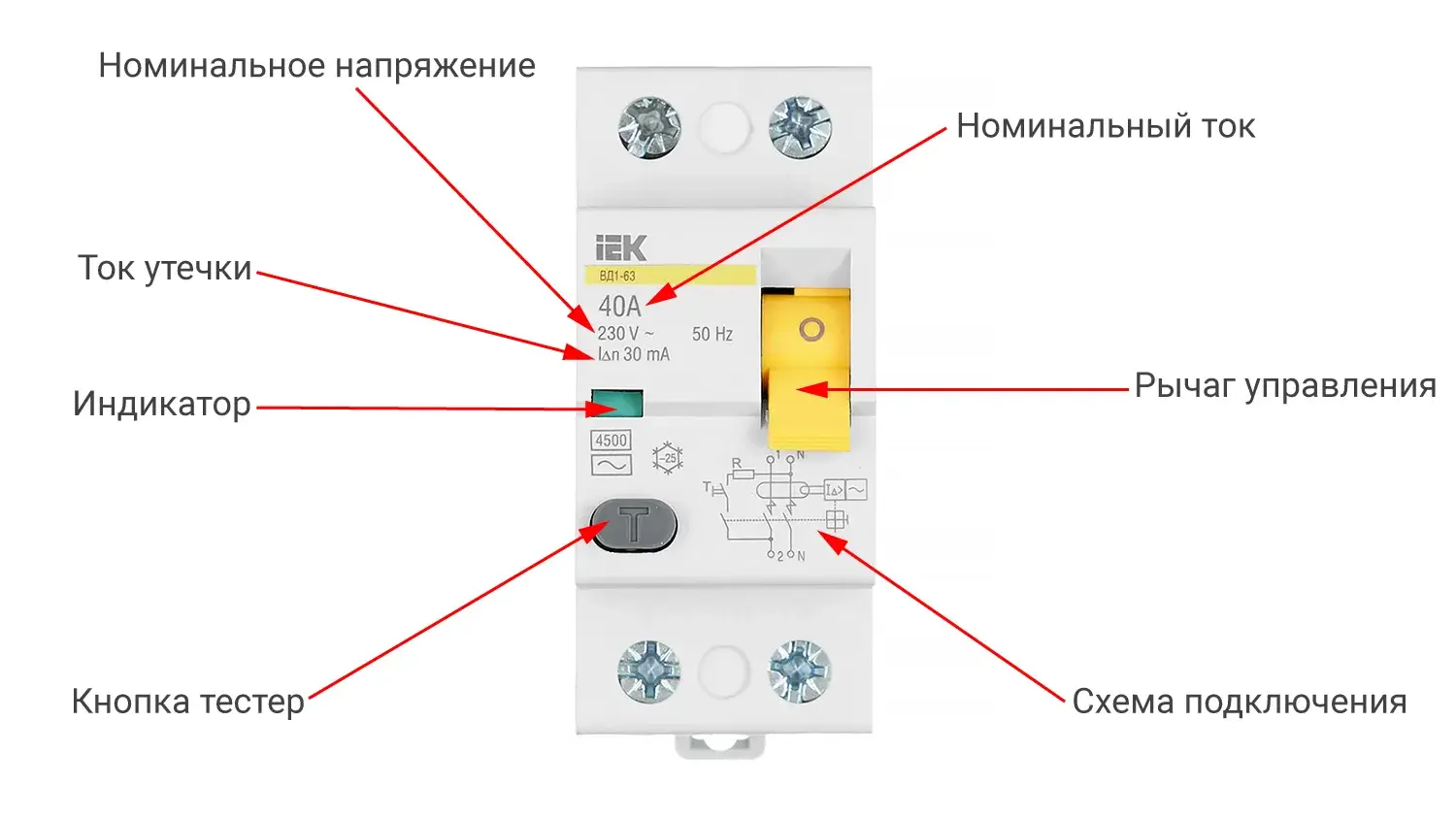

Владельцы жилья интересуются, как проверить УЗО на срабатывание в домашних условиях. Простой и безопасный способ – воспользоваться кнопкой «Тест», расположенной на корпусе устройства. При нажатии этой кнопки внутри УЗО искусственно создается небольшой ток утечки. Исправное устройство должно отключить электропитание.
Перед проверкой убедитесь, что УЗО находится во включенном состоянии и на него подается напряжение. Если после нажатия кнопки «Тест» отключения не произошло, это может свидетельствовать о неисправности устройства или отсутствии питания. Рекомендуется обратиться к электрику для проведения диагностики. При необходимости следует произвести замену УЗО.
Если проблема в проводе провести визуальную диагностику
Причиной срабатывания УЗО может являться электропроводка, после полного обесточивания сети необходимо выполнить визуальный осмотр доступных участков. Это позволит выявить повреждения, которые могут вызывать утечку тока. Нужно оценить состояние открыто проложенных кабелей, розеток, выключателей, распределительных коробок и мест соединения проводов. Признаками неисправности могут быть поврежденная изоляция, трещины, следы оплавления, потемнение корпуса, запах горелой изоляции, следы влаги или механические повреждения кабеля.
Если проблема в технике провести тестирование
После отключения всех электроприборов УЗО перестало срабатывать. Источник утечки тока находится в одном из устройств. Чтобы определить неисправный прибор, подключайте технику поочередно. Каждый раз наблюдайте за работой УЗО.
После подключения очередного устройства включите его в обычном режиме. Если в этот момент УЗО отключит питание, высокая вероятность, что этот прибор имеет неисправность. Не используйте его до проведения диагностики и ремонта. Эксплуатация оборудования с утечкой тока является опасной.
Устройство защитного отключения – элемент системы электробезопасности, защищающий от поражения током и снижает риск возникновения пожара. Если УЗО срабатывает, не стоит воспринимать это как неисправность самого устройства. В большинстве случаев оно выполняет свою основную функцию, своевременно обнаруживая опасное нарушение в работе электросети.
Причинами срабатывания могут быть повреждение электропроводки, утечка тока в бытовой технике, попадание влаги, ошибки при монтаже, неисправность УЗО. Чтобы определить источник проблемы, необходимо последовательно проверить подключенные электроприборы, выполнить визуальный осмотр доступных участков проводки и убедиться в исправности защитного устройства с помощью кнопки «Тест».
