Характеристики A, B, C, D: чем отличаются и где какие ставить

Автоматический выключатель подбирают по номинальному току и срабатыванию. Характеристики автоматов А B C Д на корпусе устройства показывают, насколько быстро автомат реагирует на резкое увеличение тока при коротком замыкании или значительном пусковом токе оборудования. От этого зависит, для каких электрических цепей и нагрузок подходит конкретный тип.

Характеристики A, B, C и D отличаются диапазонами мгновенного срабатывания и областью применения. Одни варианты рассчитаны на цепи с небольшой индуктивной нагрузкой. Другие допускают более высокие пусковые токи двигателей и оборудования. При выборе необходимо учитывать номинал автомата и особенности подключаемых потребителей.

Что такое тип автомата? Это совокупность его основных характеристик. Они определяют, как устройство работает и для каких электрических цепей подходит.

Классы автоматов защиты бывают по:

• Времятоковой характеристике (B, C, D).
• Классу токоограничения (1, 2, 3).
• Предельной отключающей способности.
• Конструкции и диапазону токов.
• Числу полюсов.

Как классифицируются автоматические выключатели:

• Количество полюсов: однополюсные, двухполюсные, трехполюсные и четырехполюсные.
• Характеристика мгновенного расцепления: A, B, C, D.
• Номинальный ток. 6, 10, 16, 25, 32, 40 А.
• Отключающая способность. Параметр показывает, какой ток короткого замыкания автомат способен безопасно отключить.
• Назначение. Аппараты для бытовых и коммерческих сетей, промышленного оборудования, защиты отдельных электродвигателей.
• Конструкция. Модульные автоматические выключатели для установки на DIN-рейку. Крупные аппараты, используемые в распределительных устройствах.

Что означает буква на корпусе автомата

Буква на корпусе автомата обозначает времятоковую характеристику. Она показывает, при какой кратности тока сработает электромагнитный расцепитель. Отключит линию мгновенно при коротком замыкании или резком скачке тока.

Пороги мгновенного срабатывания по типам:

1. A. 2-3 номинальных тока. Самая чувствительная характеристика. Предназначена для защиты электроники и длинных линий.
2. B. 3-5 номиналов. Освещение, розеточные группы с обычной нагрузкой, протяженные кабельные линии.
3. C. 5-10 номиналов. Универсальный вариант для смешанной бытовой нагрузки, где есть приборы с умеренными пусковыми токами.
4. D.10-20 номиналов. Для нагрузки с тяжелым пуском (мощные электродвигатели, трансформаторы, сварочное оборудование).

Градация автоматических выключателей по току

Градация автоматических выключателей по амперажу:

• 2-6 А. Отдельные маломощные цепи, автоматика, освещение.
• 10 А. Осветительные линии.
• 16 А. Розеточные группы, бытовые потребители.
• 20-25 А. Отдельные мощные бытовые нагрузки.
• 32 А. Мощные потребители, отдельные линии.
• 40-50 А. Нагруженные групповые линии.
• 63 А. Вводные и распределительные цепи.
• 80 А и выше. Распределительные устройства и промышленные установки.

Ток мгновенного расцепления простыми словами

Ток мгновенного расцепления – величина тока, при которой автомат отключается сразу, без выдержки времени. Это порог, после которого автомат воспринимает резкий скачок тока как КЗ и срабатывает мгновенно.

Почему автомат не отключается при пусковом токе

Пусковой ток возникает в момент включения электроприборов и оборудования. Он может на короткое время в несколько раз превышать их обычное рабочее значение. Если автомат отключался бы при каждом кратковременном скачке, оборудование могло б постоянно оставаться без питания.

В чем отличие автоматов класса B и C

Характеристика срабатывания кривая тока C и B в чем разница:

1. Перегрузка (тепловой расцепитель). При токе от 1,13 до 1,45 номинала автомат не должен сработать менее чем за час. Он должен отключиться в пределах часа. На 2-3 номиналах время отключения составляет секунды и десятки секунд. B и C ведут себя одинаково.
2. Переходная область. У B она находится в пределах 3-5 номиналов, а у C в диапазоне 5-10.
3. Короткое замыкание. Для B ток более 5 номиналов, а для C превышает10.

Характеристика B: для чувствительных линий

Характеристика B подходит для линий, где важна быстрая реакция на КЗ, а мощных пусковых токов нет. Автоматические выключатели с данной характеристикой отличаются низким порогом мгновенного срабатывания. Устройство быстро реагирует на короткое замыкание. Подходит для линий, где не предполагаются большие пусковые токи. Характеристику B используют в осветительных цепях, розеточных линиях и бытовых сетях с активной нагрузкой.

Срабатывание электромагнитного расцепителя происходит при токе 3-5 номиналов. Для автомата B16 номиналом 16 А диапазон мгновенного срабатывания составляет 48-80 А. Низкий порог делает характеристику B подходящей для чувствительных линий.

Ограничения: почему B не всегда подходит для техники с двигателями

Электродвигатели при запуске могут на короткое время потреблять значительно больший ток, чем в обычном режиме работы. Характеристика срабатывания автоматического выключателя с маркировкой C отличается низким порогом мгновенного срабатывания. При достаточно большом пусковом токе автомат может принять кратковременный скачок за аварийную ситуацию и отключить цепь.

Категория применения автоматических выключателей A и B:

• A – автоматические выключатели без выдержки времени при коротком замыкании. Они отключают ток КЗ после достижения соответствующего порога срабатывания.
• B – выключатели, для которых предусмотрена кратковременная выдержка времени при токах короткого замыкания. Это позволяет обеспечить селективность с нижестоящими аппаратами защиты.

Характеристика C: стандарт для бытовых и офисных сетей

Категории автоматических выключателей с характеристикой C рассчитаны на цепи c умеренными кратковременными пусковыми токами. Они реже отключается при включении оборудования с пусковым током. Для модульных автоматов характеристика B соответствует мгновенному срабатыванию при 5-10 номинальных токах.

Устройства применяются в бытовых и офисных электрических сетях – для розеточных групп, освещения, компьютеров, техники с умеренными пусковыми токами, небольших насосов и другого бытового оборудования.

Почему C чаще всего ставят по умолчанию

Автоматы с характеристикой C – устройства с отличным баланс двух требований. Они не выбивают от обычных бросков тока и надежно защищают от короткого замыкания. Что означает C на автоматическом выключателе? Это характеристика мгновенного расцепления. Она показывает, при каком кратном превышении номинального тока сработает электромагнитный расцепитель при резком скачке тока.

Почему характеристику C выбирают по умолчанию:

Оптимальный порог номинального тока

На одной линии работают приборы с двигателями и техника с импульсными блоками питания. Они способствуют кратковременным скачкам при включении. Порог 5-10 номиналов перекрывает их с запасом. Ложных отключений практически не бывает.

Надежность в эксплуатации

Если поставить C, а потом подключить к линии новую технику, автомат не будет выбивать. Его хватает с запасом по пусковым токам.

Короткие линии в квартирах и офисах

В квартире кабель редко превышает несколько десятков метров. Сечение подбирают по нормам. При таких условиях ток КЗ с большим запасом превышает порог C и защита срабатывает надежно.

Разумный компромисс по безопасности

D менее чувствителен к КЗ и нужен только для тяжелого пуска. B чувствительнее, но чаще ложно срабатывает. C находится посередине и подходит большинству сценариев без дополнительных расчетов.

Характеристика C распространена в бытовых и коммерческих электрических сетях. Для нее мгновенное срабатывание происходит при токе 5-10 номиналов. Автомат не будет отключаться при каждом кратком скачке.

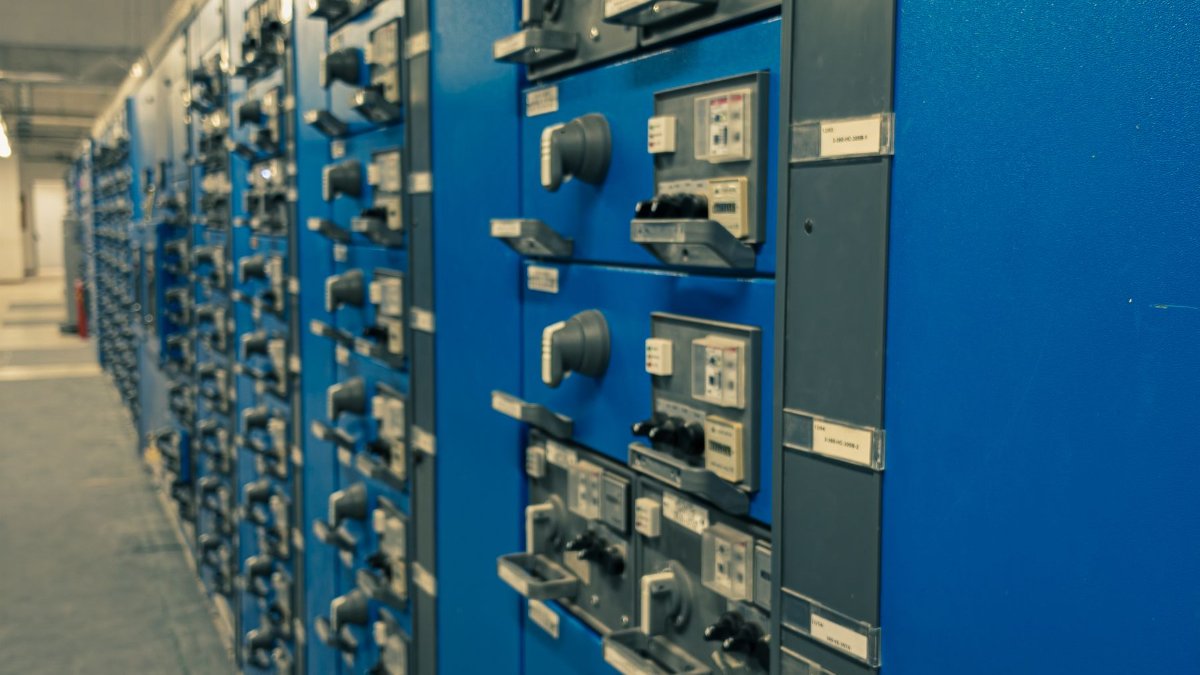

Характеристика D: для тяжелых пусковых токов

Автоматы с характеристикой D предназначены для нагрузки, которая при включении потребляет ток, многократно превышающий рабочий.

Порог мгновенного расцепления – 10-20 номинальных токов. Это самый высокий порог среди классификации автоматов по буквам. Характеристика D рассчитана на мощные пусковые скачки.

Для чего нужны 10-20 номиналов? У электродвигателей с тяжелым пуском и трансформаторов в момент подачи напряжения скачок тока может достигать десятков номиналов. Для данного оборудования он кратковременный, но очень резкий. Автомат с низким порогом воспримет его как КЗ и отключит линию.

Места для установки автоматов с характеристикой D:

1. Электродвигатели большой мощности: компрессоры, насосы глубинных скважин, вентиляторы и дымососы, конвейеры, дробилки.
2. Станки с массивными приводами: токарные, фрезерные, пилорамы.
3. Понижающие и разделительные трансформаторы.
4. Сварочные аппараты.
5. Лифтовое, подъемное и крановое оборудование.
6. Группы с большим числом одновременно запускаемых двигателей.

Ток короткого замыкания на дальнем конце линии может до него не дотянуть. Мгновенная защита не сработает. Автомат отключится только по тепловому расцепителю. D требует внимательного расчета. Нужно знать сопротивление петли «фаза-ноль», сечение и длину кабеля. Ток КЗ в самой удаленной точке должен уверенно превышать верхнюю границу порога. Для бытовых линий D избыточен и вреден. Защита получается слишком «грубой» для проводки.

Риски: почему D нельзя ставить «на всякий случай»

Причины, почему нельзя использовать автомат D, «на всякий случай»:

Короткое замыкание может остаться незамеченным

Порог мгновенного расцепления D составляет 10-20 номиналов. Для D16 это 160-320 А. Если на линии произошло КЗ, но из-за длины кабеля или малого сечения ток составил лишь 150 А, мгновенная защита не сработает. Автомат будет ждать срабатывания теплового расцепителя. При таких токах это занимает время.

Кабель успевает перегреться

Бытовая проводка рассчитана на обычную нагрузку. Ток в несколько раз выше номинала быстро ее нагревает. За время задержки изоляция может расплавиться. Это может стать причиной пожара. Автомат формально «в порядке», но свою задачу не выполнил.

Низкая защита от поражения током

Правила безопасности требуют, чтобы при замыкании на корпус или заземленные части автомат отключал линию за нормированное время. Если ток замыкания не достигает порога мгновенного расцепления, время отключения резко возрастает. На корпусе прибора может оставаться опасное напряжение.

Проблема скрыта до момента аварии

Пока все работает, ошибка выбора никак не проявляется. Автомат не выбивает и жалобы отсутствуют. Некорректность работы возникает при реальном КЗ, когда исправить что-то уже поздно.

Нарушение норм

Выбор автомата требует подтверждения расчета. Ток КЗ в самой удаленной точке линии должен с запасом превышать порог мгновенного расцепления. Установка D «для надежности», без расчета, требованию не соответствует.

Ошибки, из-за которых D ставят зря:

• Автомат постоянно выбивает. Вместо поиска причины (перегрузка, неисправная техника, занижено сечение) устройство меняют с C на D.
• «Взяли с запасом».
• На линию поставили D, не проверив длину и сечение кабеля.

Как выбрать характеристику для конкретной линии

Правильный выбор состоит из параметров: что подключено к линии, каким кабелем она проложена и какого номинала автомат. Ни один из них нельзя оценивать отдельно. Характеристика зависит от нагрузки, а допустимость ее применения проверяется по кабелю.

Учет длины кабеля и сопротивления петли «фаза–ноль»

Петля «фаза–ноль» – путь тока от автомата по фазному проводу до самой дальней точки линии и обратно по нулевому проводнику. Чем длиннее и тоньше кабель, тем выше сопротивление петли и меньше ток короткого замыкания в конце линии.

Ток КЗ считают по закону Ома: I(кз) = U / Z(п), где U = 230 В, а Z(п) – полное сопротивление петли с учетом сопротивления питающей сети и самого кабеля. Если Z(п) = 0,5 Ом, ток КЗ составит около 460 А.

Ток сравнивают с порогом мгновенного расцепления. Он должен с запасом превышать верхнюю границу диапазона. Чем длиннее линия, тем ниже допустимый порог. На коротких линиях в квартире запас большой. Гараж, баня или хозпостройка требуют проверки. Для них выбирают B либо увеличивают сечение кабеля.

Учет типа нагрузки: активная, индуктивная, импульсная

От типа нагрузки зависит величина и форма пускового броска. Она бывает:

1. Активной (лампы накаливания, ТЭНы, электроплиты, обогреватели). Пусковой ток почти равен рабочему. У ламп накаливания бросок в первые миллисекунды выше, но кратковременный. Здесь подходит B, при отсутствии проблем с длиной линии допустим и C.
2. Индуктивной (электродвигатели, трансформаторы, дроссели). При пуске ток достигает 5-8 номиналов у обычных двигателей. 10-20 у машин с тяжелым пуском. У трансформаторов в момент включения возможен резкий бросок намагничивания. Для небольших двигателей берут C. Для мощных и тяжелых – D с обязательной проверкой по току КЗ.
3. Импульсной (компьютеры, телевизоры, светодиодные драйверы, зарядные устройства, оргтехника). Блоки питания при включении заряжают входные конденсаторы. Возникает короткий, но резкий импульс тока. На линии с большой группой светодиодных светильников импульсы суммируются. Для таких линий чаще выбирают C.

Учет сечения кабеля и номинала автомата

Автомат защищает не прибор, а кабель. Номинал выбирают по двум условиям: I(расч) ≤ I(ном) ≤ I(доп), где I(расч) – расчетный ток нагрузки, I(доп) – длительно допустимый ток кабеля.

Соотношения для медного кабеля при скрытой проводке

Сечение влияет и на выбор характеристики. Чем тоньше жила, тем выше сопротивление и меньше ток КЗ на дальнем конце. Для линий с кабелем минимального сечения и большой длины запас по току КЗ быстро сокращается. Характеристика C может перестать подходить. Завышать номинал «чтобы не выбивало» нельзя. Автомат на 25 А на кабеле, рассчитанном на 16 А, не защитит его от перегрузки. Проводка будет греться, а автомат не сработает.

Порядок выбора:

1. Определите тип нагрузки и пусковые токи. Подберите минимально подходящую характеристику.
2. Рассчитайте ток линии и выберите номинал автомата. Он должен соответствовать сечению кабеля.
3. Измерьте или рассчитайте сопротивление петли «фаза–ноль» до самой удаленной точки.
4. Сравните ток КЗ с порогом выбранной характеристики. Если запаса нет, тогда выберите более чувствительную характеристику, увеличьте сечение или сократите длину линии.

Типичные ошибки при выборе

Какие допускаю ошибки при выборе автомата:

• Принцип «чтобы не выбивало». Автомат начал срабатывать, и происходит замена B на C или C на D. Ложное срабатывание – сигнал о реальной причине. Это может быть перегруженная линия, неисправная техника, плохой контакт, заниженное сечение.
• Завышение номинала. Вместо C16 ставят C25, потому что «на 16 выбивало». Но номинал привязан к сечению кабеля. Медь 2,5 мм² рассчитана на 27 А длительно. Автомат на 25 А уже работает на пределе, а на кабеле 1,5 мм². Он не защитит проводку от перегрузки. Кабель будет греться, а автомат не сработает.
• Пропуск проверки по току КЗ. Характеристику подбирают только по нагрузке. Длину линии и сопротивление петли «фаза–ноль» не учитывают.
• Установка D «на всякий случай». D почти не дает ложных срабатываний. При пороге 10-20 номиналов он плохо реагирует на КЗ в конце линии. Для бытовой проводки это избыточно и небезопасно.
• Ставят B там, где есть двигатели. Автомат выбивает при каждом пуске насоса, компрессора или кондиционера. Владелец решает, что техника неисправна. Реальная причина – неподходящая характеристика.
• Одна характеристика на всех. Щиток собирают на C. Для освещения и длинных линий B был бы точнее. Для станка в мастерской C может не хватить. Характеристику нужно подбирать для каждой линии отдельно.
• Игнорирование суммарной нагрузки. Номинал рассчитывают по одному прибору. На линию подключают еще несколько. Автомат работает на пределе. Нагревается и срабатывает от тепловой защиты, а не от пусковых токов.
• Экономия на качестве. Дешевые автоматы без маркировки производителя могут иметь реальные пороги и времятоковые кривые, отличающиеся от заявленных. Буква на корпусе ничего не гарантирует.
• Путаница между автоматом и УЗО. Автомат защищает от перегрузки и КЗ, но не от утечки тока на землю и поражения током. Для этого нужно УЗО или дифавтомат. Выбор характеристики автомата его не заменяет.
• Выбор без учета будущих изменений. Если линия проектируется под конкретную нагрузку, стоит заранее оговорить, что при изменении нагрузки характеристику и номинал нужно пересмотреть, а не просто заменить автомат на более «грубый».

Автомат D на розеточной группе

Ставить автомат с характеристикой D на обычную розеточную группу в квартире, доме или офисе не стоит. Розеточная группа ассоциируется с неопределенной нагрузкой. Кажется, что D «все выдержит» и выбивать не будет. На практике так и происходит. Порог мгновенного расцепления D составляет 10-20 номиналов. Для D16 это 160-320 А. Розеточные линии в жилье выполняют кабелем 2,5 мм². На дальних розетках ток КЗ может оказаться ниже этого порога. Электромагнитный расцепитель не сработает. Линию отключит только тепловой. Это произойдет за секунды или даже минуты, а не за доли секунды.

Для розеточных групп в квартирах и домах подходит C. При длинных линиях или подозрении на высокое сопротивление петли «фаза-ноль» B после проверки. D на розетках допустим только в особых случаях. Это распространяется на промышленные розеточные группы, к которой подключают оборудование с тяжелым пуском. При этом линия короткая и сечение кабеля подобрано с запасом. Ток КЗ в самой удаленной точке измерен и с запасом превышает 20 номиналов.

Автомат B, который постоянно выбивает при включении техники

Автомат B срабатывает в момент включения прибора, а в остальное время линия работает нормально. Это не поломка, а несоответствие между характеристикой автомата и пусковым током техники. Порог мгновенного расцепления B составляет 3-5 номинальных токов. Для B16 – 48-80 А. В момент включения двигатель, компрессор, трансформатор или мощный блок питания дают кратковременный бросок, который этот порог превышает. Электромагнитный расцепитель принимает бросок за короткое замыкание и отключает линию.

Что делать, если причина в пусковом токе:

• Заменить B на C. Для большинства бытовой техники с двигателями это правильное решение. Проверьте ток КЗ в конце линии. Он должен быть не ниже 10 номиналов.
• Выделить отдельную линию под мощного потребителя.
• Установить D для оборудования с тяжелым пуском и после расчета.

Проверить до замены автомата:

1. Подключите прибор к другой линии. Если на ней все работает – дело в конкретной группе.
2. Проверьте суммарную нагрузку на линии.
3. Осмотрите розетки, клеммы и скрутки на предмет потемнения, оплавления, ослабленного контакта.
4. Убедитесь, что техника исправна. Межвитковое замыкание в двигателе или неисправный блок питания вызывают срабатывание при пуске.
5. Удостоверьтесь, нет ли на линии постоянно подключенных мощных потребителей с тяжёлым пуском.

Замена автомата без проверки характеристики

Если буква на новом корпусе не совпадает со старой, защита линии меняется. Номинал в амперах и характеристика отвечают за разное, и совпадения одной цифры недостаточно. Он определяет, при каком токе сработает тепловая защита от перегрузки. Характеристика определяет порог мгновенного отключения при КЗ.

Что проверить перед заменой:

• Прочитайте маркировку старого автомата: характеристику (букву), номинал и отключающую способность.
• Выясните, почему автомат меняют. Если он вышел из строя из-за перегрева контактов, причину нужно найти.
• Сверьте номинал с сечением кабеля.
• Если меняете характеристику сознательно, проверьте ток КЗ в самой удаленной точке линии. Он должен с запасом превышать верхний порог новой характеристики.
• Убедитесь, что отключающая способность не ниже прежней и соответствует токам КЗ в точке установки.

Характеристики в реальных ситуациях: примеры для дома и дачи

Частный дом

• Освещение в комнатах и коридоре. Кабель 1,5 мм², автомат на 10 А.
• Розетки в комнатах. Кабель 2,5 мм², автомат на 16 А. В небольшом доме с короткими линиями подойдет B16 или C16. Если линия протяжённая или проводка старая – B16 после проверки.
• Кухонная розеточная группа. Холодильник с компрессором, микроволновка, чайник, блендер, иногда посудомоечная машина. Из-за пусковых токов компрессора и смешанной нагрузки – C16. Мощные приборы лучше выделить в отдельные линии.
• Стиральная и посудомоечная машина. Отдельная линия, кабель 2,5 мм². Подходит C16.
• Электроплита или варочная панель. Нагрузка активная, пусковых бросков практически нет, но мощность большая – кабель 4-6 мм², автомат 25-32 А. Подходит B25 или C25.
• Бойлер и электрический теплый пол. Активная нагрузка (ТЭНы, нагревательные кабели), стабильный ток. Подойдёт B16 или C16.
• Кондиционер. C10 или C16.

Дача и участок

• Дом на даче, внутренняя проводка. Освещение на B10, розетки – B16 или C16. Кухня на C16.
• Линия к бане, гаражу или хозпостройке. Кабель длиной 30-60 м. B16 или B25, если нагрузка без мощных двигателей.
• Скважинный насос. Оптимальный вариант – C10 или C16 по паспорту насоса, кабель достаточного сечения.
• Мастерская. Для небольших моделей – C16. Для станков с мощным приводом нужен C или D.
• Сварочный аппарат. Трансформаторные модели дают резкие броски. Для них подходит D16 или D25. Инверторные аппараты мягче. Для них достаточно C.
• Уличное освещение и розетки на участке. Подходит B10 или B16 в сочетании с УЗО на 30 мА или дифавтоматом.

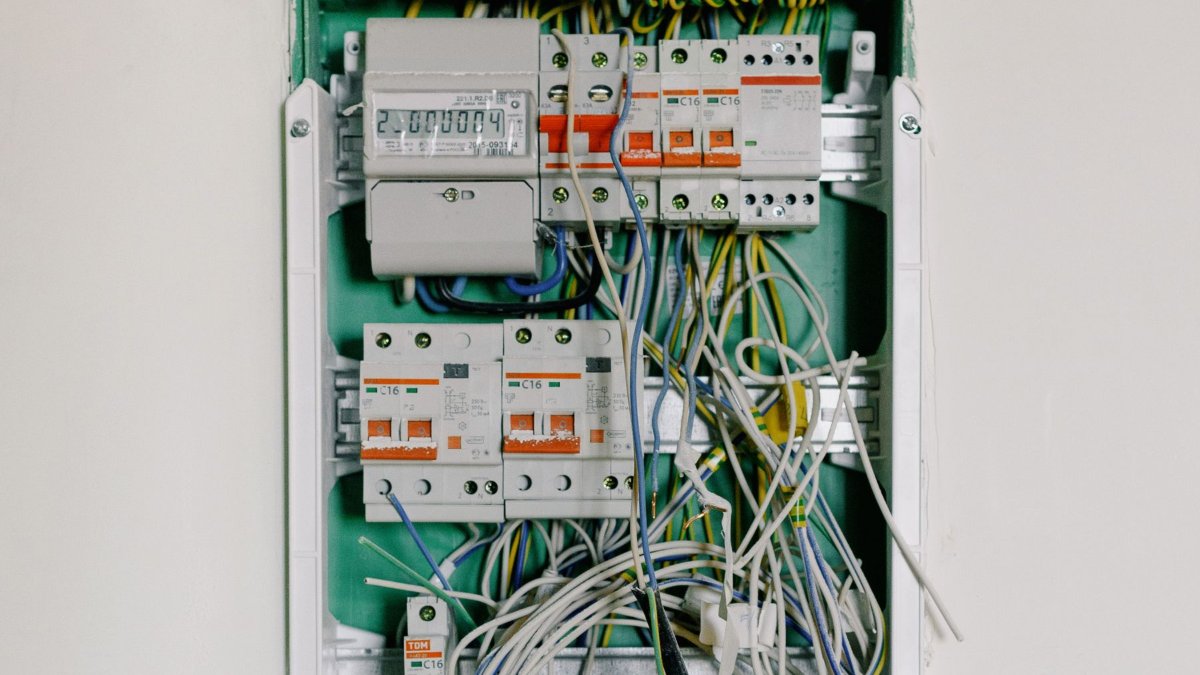

Как определить характеристику на уже установленном автомате

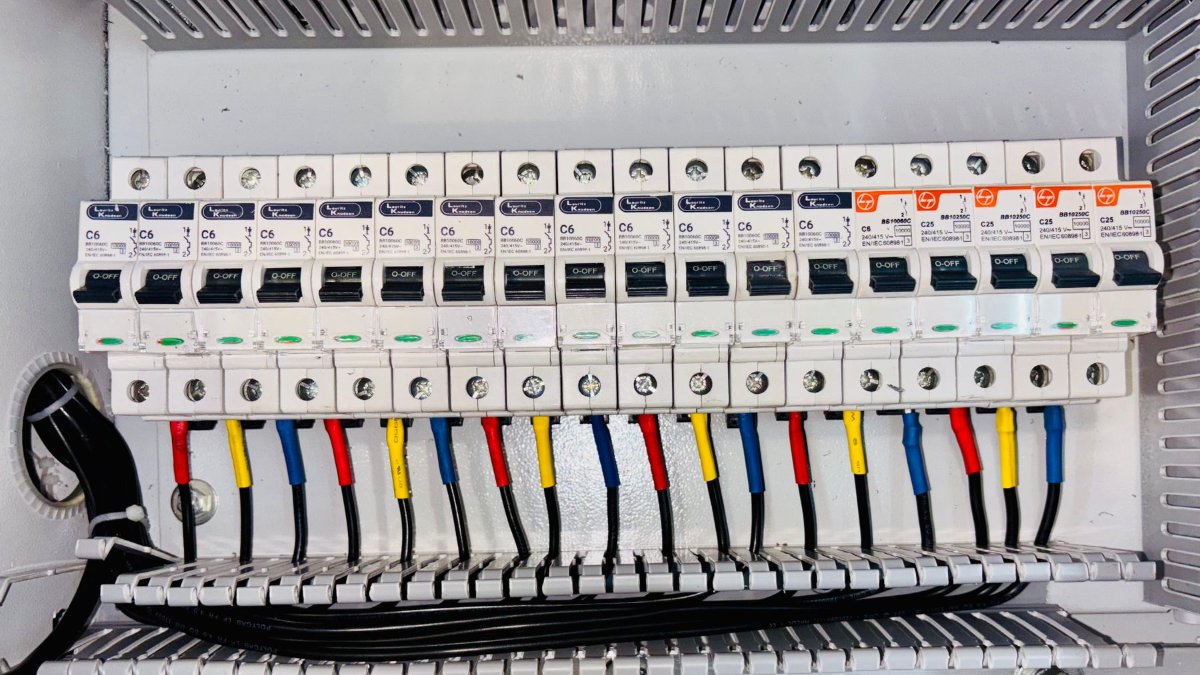

Характеристика указана на лицевой стороне корпуса в виде буквы перед цифрой номинала. Надпись C16 – характеристика C и номинал 16 А. Она может отображаться в разных частях устройства:

Лицевая панель

Маркировка нанесена на рычаг или рядом с ним. На передней части корпуса, в виде крупной надписи.

Боковая и нижняя часть корпуса

Технические данные могут быть продублированы на боковой стенке или выбиты на торцевой стороне.

Справочная информация на корпусе

Указывается:

• номинальное напряжение (230/400 В);
• отключающая способность в рамке;
• номер стандарта;
• название производителя и серия.

Вывод

Буква на корпусе автомата (A, B, C, D) задает порог мгновенного расцепления при коротком замыкании. Чем она «грубее», тем лучше автомат переносит пусковые токи и тем хуже реагирует на КЗ в конце длинной линии.

B (3-5 номиналов) подходит для освещения, обычных розеток и протяженных линий. C (5-10 номиналов) является выбором по умолчанию для квартир и офисов со смешанной нагрузкой и техникой с двигателями. D (10-20 номиналов) нужен только для оборудования с тяжелым пуском. A (2-3 номинала) встречается редко. Применяется для защиты электроники и очень длинных линий.

Выбирать характеристику нужно по порядку. Следует определить тип нагрузки, подобрать номинал по сечению кабеля, проверить ток КЗ в самой удаленной точке линии. Он должен с запасом превышать верхний порог выбранной характеристики: 5 номиналов для B, 10 для C, 20 для D.
