Электрощит является «мозговым центром» электропроводки. В нем происходит распределение питания по группам, устанавливаются автоматические выключатели и УЗО. Они защищают проводку, технику и людей от короткого замыкания, перегрузки и утечки тока. Ошибка при выборе щита оборачивается нехваткой мест под автоматы или переплатой за ненужный запас.
Как правильно называется щиток электрический? Официальное название по ПУЭ и ГОСТ – «щиток распределительный» или «щит распределительный» (сокращенно ЩР).
Зачем нужен распределительный щиток?
Электрический щиток в доме – узел, через который электроэнергия из общедомовой или уличной сети попадает в квартиру или дом и дальше расходится по отдельным группам потребителей.
Внутри щитка стоят автоматические выключатели и УЗО. Они обесточивают поврежденный участок при коротком замыкании, перегрузке или утечке тока. Каждая комната или зона подключается через свой автомат. Если произойдет авария в одной группе, отключится только она, а не все жилье целиком. Чтобы обесточить комнату или прибор, не нужно отключать весь дом. Достаточно щелкнуть нужным автоматом в щитке. В нем размещается счетчик электроэнергии, что упрощает снятие показаний и контроль потребления по группам. Когда в доме появляется новая мощная техника для нее выделяется отдельная группа с собственным автоматом рассчитанного номинала. Это позволяет не нагружать общую линию сверх допустимого.
Для чего предназначены щиты распределительные:
- Прием и распределение электроэнергии.
- Защита проводки от перегрузки и короткого замыкания.
- Защита людей от поражения током.
- Разделение сети на независимые группы.
- Удобство управления и обслуживания.
- Учет электроэнергии.
- Возможность расширения сети.
- Соответствие нормам электробезопасности.
Как выглядит щиток:
Внешний вид

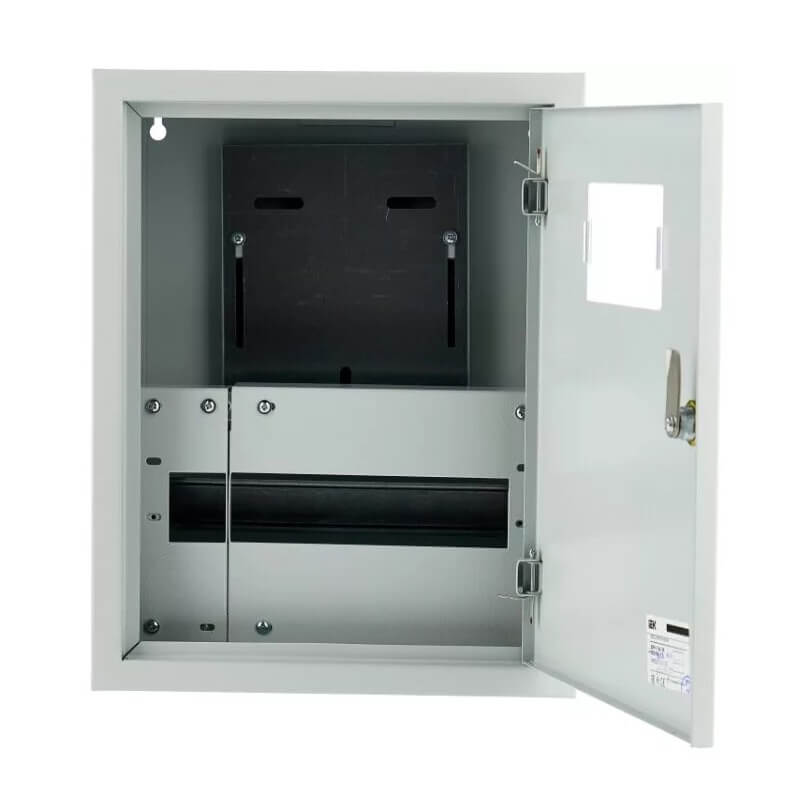

Корпус прямоугольной формы.
Дверца
Сплошная или с прозрачным окошком. На дверце есть замок, защелка или место для схемы с подписанными группами.
Виды распределительных щитков
Щитки различаются по способу монтажа, материалу корпуса, конструктивным особенностям и вместимости. Параметры выбираются исходя из места установки и масштаба электросети. Чем отличается щит от шкафа электрический? Электрощит – компактное устройство, рассчитанное на ограниченное число модулей. Оно решает локальную задачу: принять ввод и раздать его на освещение, розетки, технику в пределах одного помещения или небольшого здания. Электрический шкаф является более крупной и функциональной конструкцией, рассчитанной на больший объем оборудования.
Какие бывают электрические щиты:
Виды по способу установки

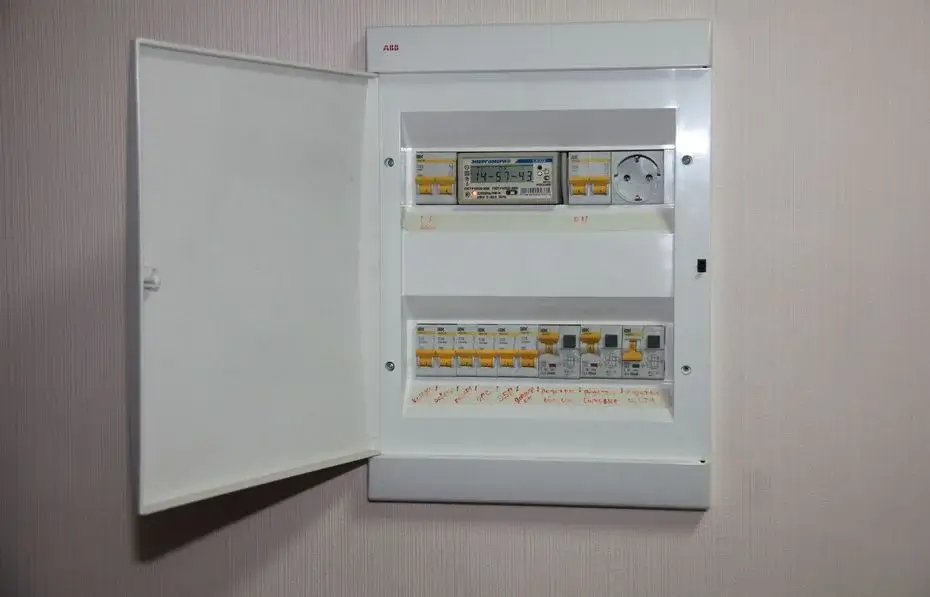

Встраиваемые (утопленные) – монтируются в подготовленную нишу в стене. Наружу выступает рамка с дверцей. Коробки для автоматов электрических в квартиру не занимают полезное пространство и выглядят аккуратно.
Накладные – крепятся прямо на поверхность стены без штробления. Проще и быстрее в установке. Не зависят от толщины стены. Их ставят в щитовых, на лестничных клетках, в гаражах, подвалах и хозяйственных постройках.
По материалу корпуса
Металлические – прочные, устойчивы к ударам и механическим повреждениям, не горят. Подходят для установки на улице, в подъездах, гаражах и на промышленных объектах.
Пластиковые – легче и дешевле металлических, не проводят ток, что снижает риск случайного контакта с корпусом. Отличный выбор для установки в квартирах и домах.
По типу конструкций
Одноуровневые (однорядные) – все модули расположены в один ряд. Используются в помещениях, где нужно немного автоматов.
Многорядные (многосекционные) – модули размещаются в несколько рядов. Это позволяет вместить множество автоматов в компактном корпусе. Многорядные щитки нужны в квартирах с разветвленной сетью и в частных домах.
Комбинированные щиты – состоят из нескольких секций или боксов. Данное решение типично для частных домов, где ввод электричества и внутреннее распределение разносят территориально.
По количеству модулей
Модуль является стандартной единицей ширины на din-рейке (17,5 мм), под которую рассчитан один однополюсный автомат. Щитки выпускаются на 6, 8, 12, 18, 24, 36 и более модулей. Количество подбирается по числу планируемых групп. На сколько модулей бывают электрощиты:
- до 12 модулей – небольшая квартира-студия или одна комната;
- 12-24 модуля – стандартная одно-двухкомнатная квартира;
- 24-36 модулей – многокомнатная квартира с разделением на отдельные группы по комнатам и технике;
- от 36 модулей – частный дом, где помимо базовых групп нужны линии на баню, гараж, насосную станцию, теплый пол и наружное освещение.
Как выбрать электро щит
Правильный выбор электрощита состоит из последовательных решений: назначение, тип подключения, схема защиты, корпус. Какой распределительный щиток выбрать для частного дома или квартиры, чтобы не ошибиться:
Определиться с назначением электрощита
Нужно выяснить для какого объекта и какой задачи выбирается щит:
- Квартирный. Устанавливается на входе. Принимает питание от этажного щитка и распределяет по группам внутри жилья.
- Этажный (подъездный). Обслуживает несколько квартир на этаже.
- Для частного дома. Состоит из вводной части (счётчик, вводной автомат) и распределительной. Рассчитан на большее число групп и высокие нагрузки.
- Временный или строительный щит. Используется на период ремонта или стройки, к постоянной эксплуатации не предназначен.
Как легко выбрать электрощит по типу подключения
Тип подключения зависит от того, как организован ввод электричества на объект:
Однофазное подключение (220 В) – стандарт для большинства квартир и небольших частных домов. Щит рассчитывается на однополюсные и двухполюсные автоматы, вводной автомат подбирается под выделенную мощность (16-40 А).
Трехфазное подключение (380 В) – применяется в частных домах с большой нагрузкой. Требует трехфазного вводного автомата, отдельного учета по фазам и щита с возможностью равномерного распределения нагрузки между фазами.
Подключение через УЗО или дифавтомат на вводе обязательно независимо от типа фаз, обеспечивает базовую защиту всей сети до распределения по группам.
Советы по выбору схемы организации защиты в электрощите
Схема защиты указывает, какие автоматы и УЗО стоят на каждой группе и как они между собой согласованы. Советы по выбору схемы:
- Разделяйте группы по назначению.
- Ставьте УЗО или дифавтоматы на влажные зоны.
- Соблюдайте селективность.
- Не экономьте на сечении и номинале под мощную технику.
- Закладывайте резервные модули.
Как правильно выбрать корпус для электрощита
При выборе корпуса щита электрического в квартире или доме ориентируйтесь на условия эксплуатации:
Место установки
Для сухих отапливаемых помещений подходит пластиковый корпус IP30-IP40. Улица, гараж, баня, подвал – металлический или пластиковый с защитой IP54 и выше.
Способ монтажа
Встраиваемый корпус рассчитан для аккуратной установки заподлицо со стеной. Накладной – для быстрого монтажа без штробления.
Размер и число модулей
С запасом 30-50% сверх расчетной потребности, чтобы не пришлось менять корпус при добавлении новых групп.
Дверца
Прозрачная дверца позволяет визуально контролировать состояние автоматов без вскрытия щита. Непрозрачная – более практична там, где важна незаметность щита.
Класс защиты корпуса от ударов (IK)
Актуален для щитов в местах с высокой вероятностью механического повреждения.
Материал петель, защелок и клеммников
У щитов известных производителей детали служат дольше и реже требуют ремонта.
Какой электрощиток лучше пластиковый или металлический однозначно сказать нельзя. Выбор зависит от места установки, условий эксплуатации и требований к пожарной и механической безопасности. Пластиковый электрощиток мало весит и простой в монтаже. Не проводит ток, что снижает риск случайного контакта с корпусом при повреждении изоляции внутри. Он дешевле металлических аналогов при сопоставимой комплектации. Современные модели изготавливаются из самозатухающего ABS-пластика, не поддерживающего горение.
Металлический электрощиток обладает высокой прочностью. Он не горит, что делает его предпочтительным для объектов с повышенными требованиями пожарной безопасности. Обеспечивает лучшую степень защиты в сложных условиях.
Для квартиры практичнее пластиковый электрощиток. В дома, гаражи и подсобные постройки лучше установить металлический щиток.
При решении, какой щиток выбрать в квартиру для автоматов и счетчиков, ориентируйтесь на параметра: тип монтажа, материал корпуса, число модулей и наличие места под прибор учета.
