Какой кабель лучше использовать для проводки в квартире

Вопрос, какой кабель использовать для проводки в квартире, касается безопасности и комфорта жильцов. Ошибки на этом этапе могут привести к перегреву, короткому замыканию и пожару.

Различие между кабелем и приводом

При выборе материалов для электромонтажа в квартире необходимо понимать техническую разницу между кабелем и проводом. В быту эти понятия часто используют как синонимы, но касательно безопасности и ГОСТа это разные изделия.

Что такое кабель

Кабель – один или несколько изолированных проводников (жил), объединенных в общей защитной оболочке. Герметичный многослойный материал защищает жилы от влаги, механических повреждений и химических воздействий.

Элементы кабеля:

• Токопроводящие жилы
• Изоляция каждой жилы.
• Внешняя защитная оболочка.

Кабель рассчитан на более серьезные нагрузки. Он лучше защищен от внешних воздействий, поэтому его используют для стационарной электропроводки

Что такое провод

Провод – один или несколько проводников с более простой конструкцией, чем у кабеля. Часто имеет только один слой изоляции. Менее защищен от механических повреждений. Его прокладывают внутри труб, коробов или распределительных щитов.

Провод применяются:

• Для подключения приборов.
• В удлинителях.
• Внутри электрощитов.

Параметр	Кабель	Провод
Конструкция	Сложная, многослойная	Простая
Защита	Высокая	Низкая
Область применения	Стационарная проводка	Подключение приборов
Надежность	Высокая	Ниже
Устойчивость к повреждениям	Хорошая	Ограниченная
Условия монтажа	Можно прокладывать в стенах, под штукатурку	Только в защитных каналах (гофра, кабель-канал)
Срок службы	До 30 лет и выше	До 10-15 лет

Для проводки в квартире всегда используется именно кабель, а не провод.

Как маркируются кабели и провода

Маркировка кабеля и провода – буквенно-цифровой шифр, позволяющий узнать материал жил, тип изоляции и технические характеристики изделия без изучения документации. Используется стандартная буквенная система, где каждая позиция отвечает за определенный параметр.

Рассмотрим, как обозначается сечение провода? Сечение измеряется в квадратных миллиметрах (мм²). Оно определяет площадь поперечного среза токопроводящей жилы.

Расшифровка маркировки кабелей и проводов:

Буквенная маркировка

Порядок букв в названии регламентирует ГОСТ:

1. Материал жилы. А–Алюминий. Отсутствие буквы «А» – по умолчанию означает, что жилы медные.
2. Тип изделия (для проводов) или материал изоляции. П–Провод. В – поливинилхлорид (ПВХ). Р – Резина. П (в кабелях) – Полиэтилен.
3. Материал оболочки (внешний слой). В – Виниловая (ПВХ). Ш – Шланг (защитный слой). Б – Бронированный (металлическая лента).
4. Особенности конструкции (защита). Г – Голый (без дополнительного защитного покрова поверх брони или оболочки). нг – Не поддерживает горение. LS (Low Smoke) – С пониженным выделением дыма. FR (Fire Resistance) – Огнестойкий (сохраняет работоспособность в огне некоторое время).

Цифровая маркировка

Маркировка проводов и кабелей по цифрам имеет уникальную расшифровку. После букв всегда идут цифры, которые указывают на количество жил и их сечение. Обозначение проводов в электрике, например, 3 × 2,5:

• 3 – количество токопроводящих жил внутри кабеля.
• 2,5 – площадь поперечного сечения каждой жилы в мм².

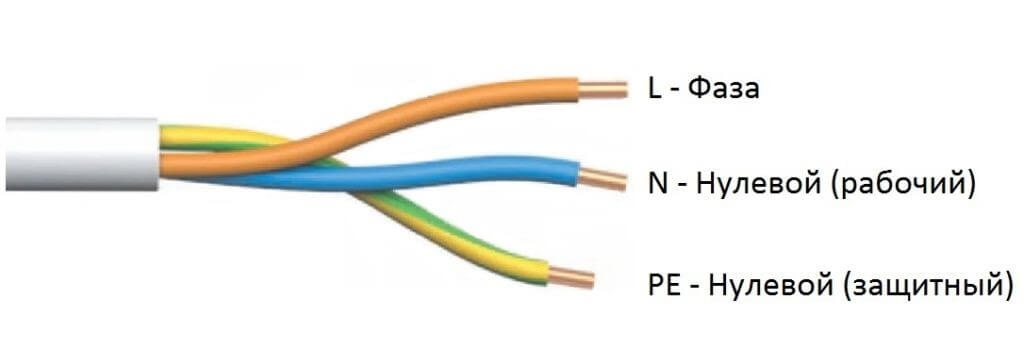

Цветовая маркировка жил

Цвет изоляции жил внутри кабеля строго определен правилами устройства электроустановок (ПУЭ). Маркировка кабелей и проводов по цвету:

• Голубой/Синий – всегда Ноль (N)
• Желто-зеленый – всегда Заземление (PE)
• Белый, Коричневый, Черный, Серый – Фаза (L).

Почему важно знать параметры провода

Знание параметров провода является не просто технической информацией, а вопросом безопасности имущества и жизни. Ошибки в выборе провода могут привести к выходу из строя техники или пожару.

Почему нужно знать параметры провода:

Предотвращение перегрева и пожара

Каждый провод имеет определенное сопротивление. Когда по нему проходит ток, выделяется тепло. Если сечение недостаточное провод начинает работать как спираль обогревателя. Изоляция плавится, что приводит к короткому замыканию и возгоранию. Когда параметры подобраны верно изделие остается холодным или слегка теплым даже при пиковых нагрузках. Это наблюдается, если пропускная способность соответствует силе тока.

Защита бытовой техники

Несоответствие параметров приводит к просадкам напряжения. При включении мощного прибора в сеть с тонким проводом, напряжение в розетке падает. Чувствительная электроника из-за этого работает некорректно. Она может выйти из строя раньше эксплуатационного срока, указанного производителем.

Корректная работа защитной автоматики

Автоматические выключатели в щитке подбираются строго под параметры провода, а не под мощность приборов. Если проложить слабый провод при мощном автомате, тогда в случае перегрузки провод сгорит быстрее, чем сработает защита. Понимание маркировки гарантирует, что при аварии токопроводящее изделие не станет «фитилем», который разнесет пламя по помещению.

Долговечность ремонта

Проводка закладывается на десятилетия. Медь служит дольше и выдерживает больше сгибов, чем алюминий. Он со временем становится хрупким. Если не учесть параметры оболочки и проложить проводку, не предназначенную для влажных зон, изоляция разрушится. через несколько лет. Это следствие воздействия химических реакций или сырости.

Как выбрать кабеля и провода для дома и квартиры

Для обеспечения безопасной работы бытовых приборов необходимо знать, какой провод лучше использовать для проводки в квартире

Материал жил: только медь

В жилых помещениях допускается использование только медных кабелей. Алюминий быстрее окисляется, становится хрупким на сгибах и обладает меньшей проводимостью.

Выбор марки кабеля

Какой кабель для розеток нужно использовать в квартире или частном доме:

• ВВГнг-LS – «золотой стандарт». Не горит при групповой прокладке и выделяет минимум дыма. Подходит для стен под штукатурку и гипсокартон.
• NYM – качественный аналог ВВГ, но с дополнительным резиновым наполнителем. Легче зачищается и имеет круглую форму. Это удобно для монтажа в гофре.
• ВВГнг-FRLS – огнестойкий кабель. Предназначен для систем пожарной сигнализации или аварийного освещения.

Расчет сечения по нагрузке

У владельцев квартир и домов во время ремонта возникает вопрос, кабель какого сечения нужен для розеток? Сечение подбирается исходя из того, сколько приборов будет включено в сеть одновременно. Рекомендуемое сечение (медь) 2,5 мм².

Проверка качества

Всегда ищите на оболочке маркировку ГОСТ. Кабель по ТУ часто выпускается с «занижением». На практике сечение 2,5 мм² у ТУ-кабеля может оказаться 1,8 мм². Из-за этого повышается риск перегрева при стандартной нагрузке.

Выбор материала жилы

При производстве токопроводящих изделий используется 2 металла – медь и алюминий. Для жилых помещений выбор практически всегда делается в пользу меди.

Медные жилы обладают высокой проводимостью. Медь проводит ток почти в 1,5 раза лучше алюминия. При одинаковом сечении медный провод выдержит значительно большую нагрузку. Медь отличается механической прочностью и пластичностью. Она выдерживает многократные изгибы (10-15 раз) без повреждений. Материал характеризуется низким окислением. На воздухе медь окисляется медленно. Оксидная пленка проводит ток. Контакт в клеммах остается надежным долгое время. Благодаря гибкости, медный кабель легче укладывать в штробы и распределительные коробки.

Алюминиевые жилы являются бюджетным вариантом. В современных новостройках алюминий почти не встречается. Он используется в магистральных линиях электропередач и старом жилом фонде. Характеристики алюминиевых жил:

• Низкая стоимость. Алюминий в несколько раза дешевле меди.
• Хрупкость. Металл становится ломким уже после 2-3 изгибов. Если при замене розетки несколько раз поправить провод, он может отломиться внутри стены.
• Текучесть. Специфическое свойство алюминия. Под давлением винтов в клеммах он «вытекает». Это приводит к ослаблению контактов. В алюминиевой проводке их нужно периодически подтягивать, чтобы предотвратить их нагрев.
• Сильное окисление. Пленка окисла на алюминии не проводит ток. Создается высокое сопротивление в местах соединений. В результате могут возникнуть пожароопасные ситуации.

Преимущества и недостатки алюминевой проводки

Плюсы:

• Низкая стоимость.
• Легкий вес.
• Коррозийная стойкость (в определенных условиях).

Минусы:

• Хрупкость и ломкость.
• Текучесть металла.
• Высокое переходное сопротивление.
• Меньшая электропроводность.
• Короткий срок службы

Преимущества и недостатки медной проводки

Плюсы

• Высокая электропроводность.
• Механическая прочность и гибкость.
• Стойкость к коррозии и окислению.
• Долговечность
• Простота обслуживания.

Минусы:

• Высокая цена.
• Большой удельный вес.
• Сложность соединения с алюминием.

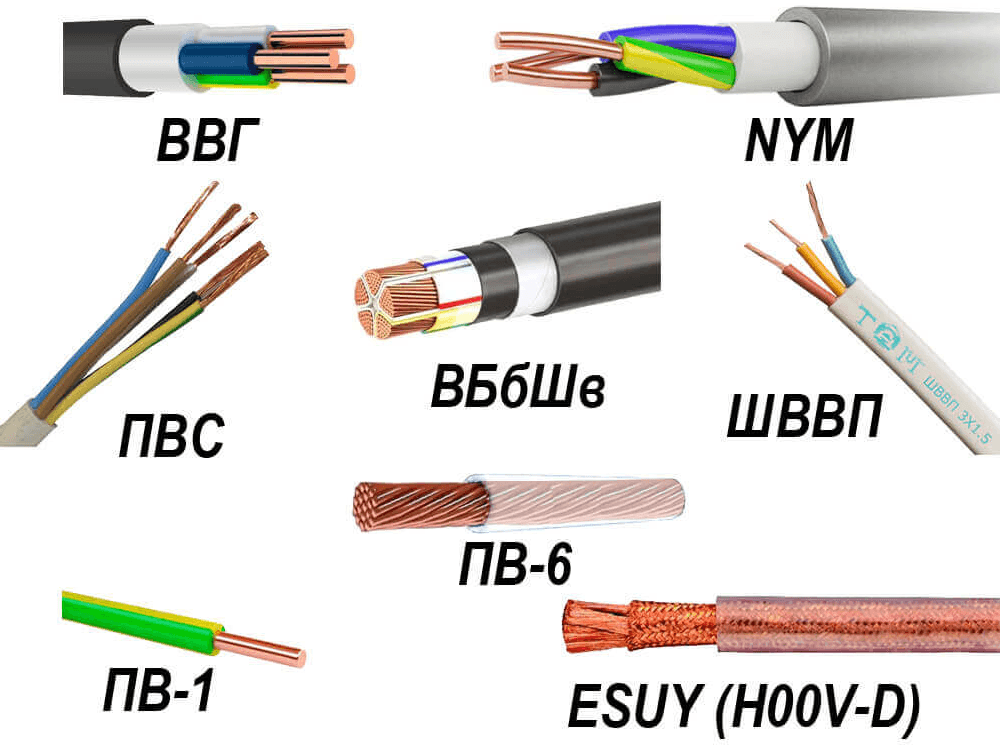

Популярные кабели для проводки в доме/квартире

При выборе кабеля для квартиры/дома важно ориентироваться на актуальные требования пожарной безопасности и ГОСТы. Профессиональные электрики используют следующие кабели:

• ВВГнг(А)-LS. Силовой кабель для скрытой и открытой проводки в квартирах и частных домах. ВВГ – виниловая изоляция жил, виниловая внешняя оболочка, гибкий (относительно). НГ(А) – Не распространяет горение при групповой прокладке (категория А). LS (Low Smoke) – выделяет мало дыма при воздействии огня. Применение – разводка розеток, освещения, подключение щитков. Бывает плоским и круглым
• NYM. Европейский стандарт проводки, адаптированный под локальные ГОСТы. Ценится за удобство монтажа и надежность. Между внешней оболочкой и жилами есть дополнительный слой из меловой резины. Легко зачищается. Жилы всегда идеально разделены. Кабель очень гибкий и держит круглую форму. Не рекомендуется использовать на открытом солнце (оболочка подвержена разрушению от УФ-лучей)
• ПуГВ. Установочный провод с многопроволочной гибкой жилой. Используется внутри распределительных щитов. Из-за его высокой гибкости им удобно делать перемычки между автоматами. Для стационарной проводки в стенах он не применяется напрямую. Задействуется только в гофре или трубах. Требует обязательной опрессовки наконечниками.
• Ретро-кабель (витой декоративный). Используется в деревянных домах и интерьерах в стиле лофт. Многопроволочные медные жилы в ПВХ-изоляции. Покрытые сверху декоративной текстильной оплеткой из шелка или полиэфира. Имеется огнестойкая пропитка. Укладывается открытым способом на фарфоровые изоляторы.

Отличия однопроволочных и многопроволочных кабелей

Выбор между однопроволочной и многопроволочной жилой зависит от места монтажа кабеля – внутри стены или в подвижном соединении.

Однопроволочная жила (монолит) состоит из одного цельного медного или алюминиевого стержня. Производство данного кабеля проще, поэтому он дешевле. Жила отлично держит форму. Ее легко вставлять в винтовые или самозажимные клеммы. При монтаже в распределительных коробках жилы достаточно просто скрутить/сварить или соединить клеммником. Кабель лучше держится в штробах без дополнительного крепления на каждом сантиметре. Следует учитывать хрупкость при изгибах. Монолит нельзя часто сгибать и разгибать. После нескольких циклов он может переломиться. Тяжело укладывать в тесные щиты или мелкие подрозетники из-за высокого сопротивления на изгиб.

Многопроволочная жила (гибкая) состоит из множества переплетенных тонких проволочек. Они образовывают нужное сечение. Из-за высокой гибкости кабель можно завязывать в узлы. Он подходит для временных подключений, удлинителей и подвижной техники. Многопроволочный провод позволяет аккуратно развести автоматику в щитке, огибая любые препятствия. Концы многопроволочных жил нужно обжимать специальными наконечниками (НШВИ). Кабель сложнее в производстве, поэтому стоит на 10-15% дороже монолита. Суммарная площадь поверхности проволочек больше. Во влажной среде они окисляются быстрее монолита.

Виды кабелей и проводов, которые стоит использовать в квартире

При проведении электромонтажных работ в квартирах и домах выбор кабелей и проводов регламентирован нормами пожарной безопасности. Используется ограниченный набор марок. Каждая имеет свою задачу.

Виды кабелей и проводов для электропроводки:

Силовые кабели (для основной проводки в стенах)

Предназначены для передачи энергии от щитка к розеткам, выключателям и мощной технике. В жилых помещениях используются только медные варианты:

• ВВГнг(А)-LS – «Стандарт №1». Оптимальный выбор по соотношению цены, безопасности и долговечности. Не горит, выделяет мало дыма при пожаре, имеет срок службы до 30 лет.
• NYM. Имеет дополнительный слой мягкой резины между жилами. Это делает его круглым и гибким. Его легко продевать в гофру и распределительные коробки. Подходит для создания универсальной разводка по всей квартире.

Монтажные провода (сборка электрощитов)

Внутри щитка, где много автоматических выключателей и мало места, жесткие кабели использовать неудобно. ПуГВ – гибкий многожильный провод в одинарной изоляции. Высокая эластичность позволяет аккуратно разложить провода внутри щита.

Слаботочные кабели (для интернета и ТВ)

LAN-кабель (витая пара) – применяется категория Cat 5e или Cat 6. Коаксиальный кабель (RG-6) – подключение телевизионной антенны или спутникового ТВ. Используются изделия с плотной оплеткой для защиты от помех.

Выбор кабельной продукции и знание маркировки проводов для электропроводки являются важными аспектами, влияющими на пожарную безопасность дома или квартиры. Основное правило электромонтажа – кабель выбирается по нагрузке, а автомат защиты по сечению кабеля. При соблюдении баланса сеть будет оставаться надежной и безопасной на протяжении многих лет.
