Многие не знают, как правильно называются электрические автоматы. Часто называют их «пробками» или «пакетниками». Современный автоматический выключатель (АВ) является сложным электрическим устройством защиты. Оно автоматически отключает питание при аварийных режимах в сети. Его основная задача – предотвратить перегрев проводки, короткое замыкание и повреждение оборудования.
АВ устанавливается в электрощите и контролирует ток в цепи. Если ток превышает допустимое значение или происходит короткое замыкание происходит мгновенное размыкание цепи. Устройство можно включить повторно. Оно не требует замены после срабатывания.
Для чего служит автоматический выключатель? Основная его функция заключается в защите электропроводки, а не бытовой техники. Если через кабель пойдет ток выше его пропускной способности, жила начнет греться, изоляция оплавится, что приведет к пожару.
Назначение автоматического выключателя:
- Перегрузка. Когда включено в одну розетку несколько приборов ток превышает норму. Тепловой расцепитель внутри автомата через некоторое время размыкает цепь.
- Короткое замыкание (КЗ) – мгновенный скачок тока. В этом случае срабатывает электромагнитный расцепитель, отключая питание за доли секунды.
Виды автоматических выключателей и их особенности
Типы автоматических выключателей классифицируются по нескольким признакам:
Количество полюсов (фаз)
Зависит, сколько линий одновременно может разорвать автомат. Виды автоматических выключателей:
- Однополюсные (1P). Устанавливаются на защиту отдельных цепей. Разрывают только фазный провод.
- Двухполюсные (2P). Разрывают сразу и «фазу», и «ноль». Их ставят как вводные автоматы в квартиру. При аварии полностью обесточивается сеть.
- Трехполюсные (3P). Используются в сетях 380В для защиты трехфазных потребителей.

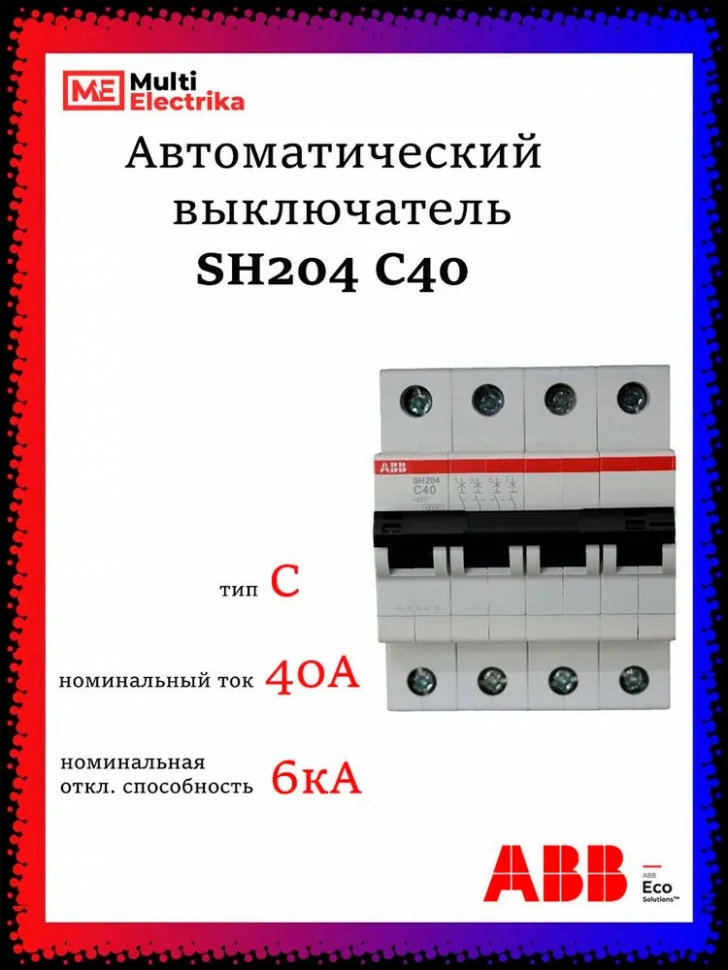

- Четырехполюсные (4P). Применяются на вводе в здания с трехфазной сетью для одновременного разрыва трех фаз и рабочего нуля.
Время-токовой характеристики
Чувствительность автомата к скачкам тока. Маркируется буквами A, B, C, D перед номиналом:
- Тип A. Срабатывают при небольших превышениях. Используются для защиты очень точной электроники.
- Тип B. Для сетей без высоких пусковых токов. Идеальны для освещения и старых домов с «уставшей» проводкой.
- Тип C (Универсальный). Подходящий вариант для квартир и офисов. Выдерживает умеренные пусковые токи. Срабатывает при коротком замыкании.
- Тип D. Для промышленности. Не выключается при запуске мощных электродвигателей или сварочных аппаратов.
Механизм расцепления
Внутри автомата имеется два механизма:
- Тепловой расцепитель. Биметаллическая пластина, которая изгибается при нагреве. Она отвечает за защиту от перегрузки. Срабатывает с задержкой.
- Электромагнитный расцепитель. Катушка с соленоидом. Выбивает мгновенно при коротком замыкании.
Специализированные виды
Функции обычного автомата могут объединяться с другими защитными устройствами
- Дифференциальный автомат (дифавтомат). Комбинированное приспособление. Защищает и от короткого замыкания (как автомат), и от утечки тока (как УЗО).
- Умные автоматы. Новое поколение устройств с Wi-Fi или Zigbee модулями. Позволяют видеть потребление энергии в приложении и отключать линию дистанционно со смартфона.
Ток короткого замыкания (ПКС)
Определяет, какой силы ток выдержит автомат:
- 4.5 кА. Бюджетный вариант для старого жилого фонда.
- 6 кА. Для современных квартир и новостроек.
- 10 кА и выше. Для промышленных объектов и щитовых в больших зданиях.
Расцепитель – узел определяющий, когда пора разорвать цепь, чтобы спасти проводку.Типы расцепителей автоматических выключателей:
Тепловой
Простая защита от перегрузки. Основной элемент – биметаллическая пластина из двух металлов с разным коэффициентом расширения. При прохождении тока выше нормы пластина нагревается, изгибается и давит на рычаг размыкания.
Электромагнитный
Защищает от короткого замыкания (КЗ). Является катушкой с подвижным сердечником. Когда ток в цепи резко взлетает, электромагнитное поле мгновенно втягивает сердечник, который «выбивает» механизм расцепления.
Электронный
Устанавливается в дорогих и мощных моделях. Специальная электронная схема (микропроцессор) измеряет ток с помощью датчиков. Если параметры выходят за рамки заданной программы, подается сигнал на расцепление.
Полупроводниковый
Аналог электронного на базе полупроводниковых элементов. Используется в мощных вводных автоматах, где важна высокая точность и возможность удаленного мониторинга. Какой лучше тип расцепления автоматического выключателя выбрать для квартиры и дома? Для максимальной безопасности ставьте тип B. Чтобы обеспечить бесперебойную работу выбирайте тип C.
Основные характеристики автоматических выключателей
Чтобы не ошибаться, какой выбрать автоматический выключатель, необходимо ориентироваться на технические параметры. Они определяют работу устройства:
Номинальный ток
Базовый параметр, указывающий силу тока (в Амперах), которую автомат может пропускать через себя неограниченное время при температуре +30°. Стандартный ряд: 6, 10, 16, 20, 25, 32, 40, 50, 63 А. Если ток превысит номинал на 13-45%, сработает тепловая защита.
Номинальное напряжение
Напряжение сети, в которой автомат будет работать корректно. Для бытовых нужд –230 В (однофазные) или 400 В (трехфазные)
Время-токовая характеристика (класс срабатывания)
Параметр, определяющий, при каком кратном превышении тока мгновенно сработает электромагнитный расцепитель:
- B. Срабатывает при токе в 3-5 раз выше номинала.
- C. В 5-10 раз выше номинала.
- D. В 10-20 раз выше номинала.
Предельная отключающая способность
Максимальный ток короткого замыкания, который автомат способен разорвать, сохранив работоспособность:
- 4500 А (4.5 кА). Допускается для старых домов и частного сектора с удаленными подстанциями.
- 6000 А (6 кА). Стандарт для современных квартир и офисов.
- 10000 А (10 кА). Для промышленности и щитовых вблизи мощных трансформаторов.
Класс токоограничения
Обозначается цифрой (1, 2, 3) под значением ПКС.
Количество полюсов
Классификация автоматических выключателей по количество проводников, подключаемых к устройству:
- 1P, 2P. Однофазные сети.
- 3P, 4P. Трехфазные потребители.
Какие автоматы лучше ставить в квартиру и дома
Чтобы понять, какие автоматы лучше ставить в квартиру важно соблюсти баланс между надежностью, безопасностью и разумной ценой. Оптимальная конфигурация:
- Характеристика срабатывания. Выбирайте тип «B» для освещения и тип «C» для розеток. В новостройках на линии освещения и розеток в спальнях лучше ставить «B». Они чувствительнее и быстрее сработают при неисправности прибора.
- Отключающая способность. Только 6 кА. В многоквартирных домах токи короткого замыкания могут быть высокими. Бюджетные модели на 4.5 кА не подойдут.
- Класс токоограничения. Строго 3 (самый быстрый).
Какой автоматический выключатель выбрать для дома или квартиры. Автомат защищает кабель, поэтому номинал жестко привязан к сечению провода:
- Освещение (кабель1.5 мм²). Автомат 6А или 10А.
- Обычные розетки (кабель 2.5 мм²). Строго 16А.
- Кондиционер/бойлер (отдельная линия 2.5 мм²). Автомат 16А.
- Варочная панель (кабель 6 мм²). Автомат 32А или 40А.
- Вводной автомат. 25А, 32А или 40А (зависит от проекта дома и выделенной мощности).
Выключатели какой фирмы предпочтительней выбрать
Как правильно выбрать автоматический выключатель по брендам:
Мировые лидеры (премиум-сегмент)
Устройства, которые десятилетиями задают стандарты безопасности. Если бюджет позволяет, и вы хотите поставить надежную и долговечную автоматику, тогда рассматривайте к покупке
- Schneider Electric (Франция). Серии Acti9 (профессиональная) и Resi9 (бытовая). Лидерские позиции по эргономике и надежност
- ABB (Швейцария). Серия S200. Проверенные временем автоматы.
- Legrand (Франция) Серии TX3 и DX3. Высокое качество пластика и механизмов. Пользуются спросом в частном домостроении
- Hager (Германия). Серия QC (QuickConnect). Уникальность устройств заключается в возможности подключения провода без отвертки (используются пружинные зажимы). Это исключает плохой контакт из-за человеческого фактора.
Локализованные бренды (оптимальный выбор)
Качество, близкое к европейскому, но за меньшие деньги:
- Systeme Electric. Наследник Schneider Electric в России. Серии City9 и Dekraft производятся на тех же заводах и по тем же технологиям. Оптимальный вариант по доступной цене.
- КЭАЗ (Россия). Серия OptiDin. Настоящий промышленный уровень для дома. Автоматы массивнее и надежнее многих китайских аналогов. Имеют честную отключающую способность 6 кА и выше.
- HINT (Китай). Серия Next (NXB). Достойное качество. Продукция используется даже в крупных промышленных проектах.
Доступный сегмент (идеальное соотношение цена/качество)
Подходят для дач, гаражей и для щитка в квартире:
- IEK (ИЭК). Линейку ARMAT. Усиленный корпус и высокая скорость срабатывания.
- EKF (ЭКФ). Линейка Averes. Позиционируется как профессиональная серия с гарантией до 10 лет
Покупайте разные виды автоматов только в крупных сетевых магазинах или у официальных дистрибьюторов. Продукция мировых брендов часто подделывается. Подделка внешне неотличима, но внутри может не быть расцепителя. Это приведет к пожару при первом же замыкании.
