Оба устройства внешне похожи и монтируются на ту же din-рейку в щитке, но выполняют разные задачи. Один служит для ручного включения и отключения питания, а другой – для автоматической защиты сети от аварийных режимов.
Что такое выключатель нагрузки
Выключатель нагрузки – коммутационный аппарат для ручного включения и отключения электрической цепи под нагрузкой. Он не содержит защитных механизмов и не реагирует на короткое замыкание или перегрузку. Его задача заключается в обеспечении возможности подать или снять напряжение с определенного участка сети.
Применение выключателя нагрузки:
- вводной рубильник для полного обесточивания щита перед обслуживанием;
- ручное отключение отдельных линий;
- схемы, где переключение выполняется человеком, а не автоматикой.
Выключатель нагрузки рассчитан на коммутацию номинального тока, но не предназначен для отключения аварийных токов короткого замыкания. В таком случае он может выйти из строя или не справиться с дугой.
Каким должно быть значение тока в отключаемой цепи перед отключением выключателя нагрузки? Значение тока в цепи перед отключением выключателя нагрузки может быть любым в пределах его номинального рабочего тока.
Выключатели нагрузки их назначение типы и конструкции:
По числу полюсов:
- однополюсные – коммутации одной фазы;
- двухполюсные – однофазные сети (фаза + ноль);
- трех- и четырехполюсные – трехфазные сети с коммутацией нейтрали.
По исполнению корпуса устройства бывают для внутренней наружной установки с повышенной степенью защиты IP54 и выше.
Выключатели нагрузки: принцип действия
Как работает выключатель нагрузки:
- Внутри находятся подвижные и неподвижные контакты. Они замыкаются или размыкаются при повороте рукоятки на корпусе аппарата.
- При включении контакты соединяются. Ток начинает проходить через выключатель к нагрузке.
- При отключении контакты механически расходятся и цепь разрывается.
- Аппарат рассчитан на разрыв номинального рабочего тока.
- Дугогасительная система гасит дугу, возникающую при обычной коммутации.
Что такое автоматический выключатель
Автоматический выключатель (автомат) – защитный коммутационный аппарат, который включает/отключает цепь вручную и автоматически размыкает ее при возникновении короткого замыкания или перегрузки по току. Внутри автомата установлены расцепители – тепловой (реагирует на длительную перегрузку) и электромагнитный (срабатывает при коротком замыкании).
Устройство используется:
- на каждой групповой линии в щите – освещение, розетки, техника;
- на вводе в квартиру или дом в качестве вводного автомата;
- везде, где нужна защита проводки от перегрева и возгорания при аварии.
В чем основные отличия выключателя нагрузки от автомата
Чем выключатель нагрузки отличается от автомата:
Основная функция
Выключатель нагрузки предназначен только для ручного включения и отключения цепи. Автоматический выключатель совмещает ручное управление с автоматической защитой сети.
Реакция на короткое замыкание
У выключателя нагрузки данная функция отсутствует. При аварийном токе он не сработает и может выйти из строя. Автомат мгновенно отключает цепь благодаря электромагнитному расцепителю.
Реакция на перегрузку по току
Выключатель нагрузки не реагирует на длительное превышение номинального тока. Автомат отключается тепловым расцепителем с задержкой, пропорциональной величине перегрузки.
Внутреннее устройство
Выключатель нагрузки устроен просто. Это механический контакт без защитных элементов. Автоматический выключатель дополнительно содержит тепловой и электромагнитный расцепители, обеспечивающие защиту.
Способ срабатывания
Выключатель нагрузки срабатывает только по действию человека. Автомат может отключиться как вручную, так и автоматически при возникновении аварии.
Коммутация аварийных токов
Выключатель нагрузки не рассчитан на отключение токов короткого замыкания. Он может повредиться при попытке это сделать. Автоматический выключатель спроектирован для безопасного разрыва токов.
Место установки

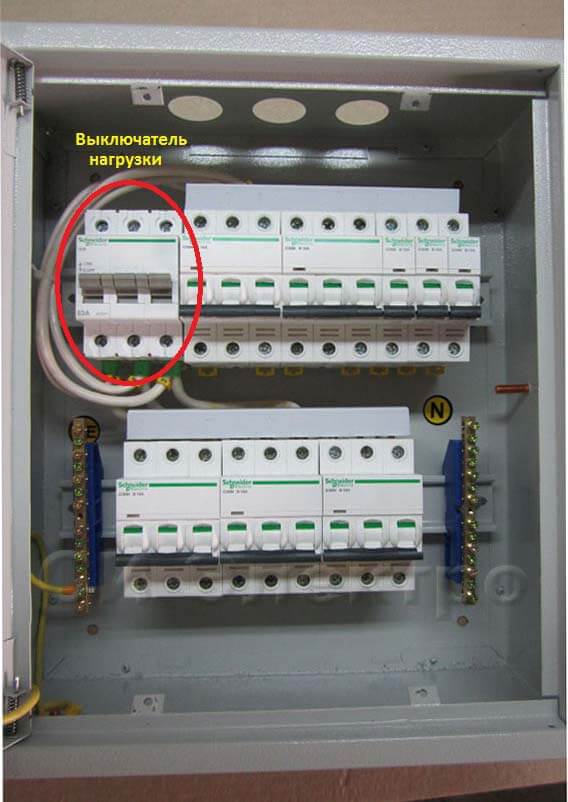

ВН чаще используется как вводной рубильник или для ручного отключения отдельных линий. АВ устанавливаются на каждой групповой линии в щите и на вводе как обязательный элемент защиты.
Возможность использования как единственной защиты линии
ВН для этого не подходит. АВ может выполнять эту роль самостоятельно.
В каких ситуациях лучше выбрать тот или иной прибор
Выбор между выключателем нагрузки и автоматическим выключателем зависит от задачи, которую должен решать конкретный узел цепи.
Когда нужен ВН:
- для ручного отключения целого щита или крупного участка сети;
- для сезонного отключения линий;
- в схемах, где переключение выполняется по расписанию или вручную;
- как разделительный аппарат в паре с отдельно стоящими предохранителями или автоматами.
Ситуации для применения АВ:
- на каждой групповой линии в щите;
- на вводе в квартиру или дом в качестве основной защиты всей внутренней сети;
- для любой линии, где есть риск короткого замыкания или перегрузки;
- при подключении мощной техники.
Как подобрать выключатель нагрузки:
- Определите место установки.
- Рассчитайте суммарную нагрузку линии.
- Учтите коэффициент одновременности.
- Заложите запас 20-25% сверх расчетного тока.
- Согласуйте номинал с вводным автоматом.
- Определите число полюсов.
- Выберите номинальное напряжение аппарата.
- Проверьте способ монтажа и размер корпуса.
- Учтите условия эксплуатации.
Можно ли использовать выключатель нагрузки вместо автомата
Нельзя использовать ВН вместо АВ. Это прямое нарушение требований электробезопасности. Выключатель нагрузки не содержит расцепителей и физически не способен отреагировать на КЗ или перегрузку по току. Если в линии, защищенной только ВН, произойдет авария, ток короткого замыкания будет нарастать без ограничения. Проводка перегреется, изоляция начнет плавиться. Выключатель нагрузки, не рассчитанный на разрыв таких токов. Он может выйти из строя или стать источником возгорания.
Можно ли использовать автоматический выключатель как выключатель. ВН допустимо использовать только дополнительно к автоматам. Каждая групповая линия должна быть защищена АВ. Где есть риск утечки тока, дополнительно используется УЗО или дифавтомат. Экономия на замене автомата выключателем нагрузки не оправдана. Разница в цене несопоставима с последствиями аварии без защиты.
В каких случаях стоит использовать комбинированное решение
Комбинированным решением является сочетание выключателя нагрузки и автоматических выключателей в одном щите. Это оправдано в ситуациях, где важно удобство ручного управления и полноценная защита сети:
- Щит с большим числом групп.
- Периодическое обслуживание электрооборудования.
- Резервное или альтернативное питание.
- Сезонные и второстепенные линии.
- Объекты с высокими требованиями к безопасности персонала
Выбор номинального рабочего тока ВН
При выборе номинального рабочего тока ВН За основу берется суммарная нагрузка всех линий, которые будут коммутироваться выключателем нагрузки. Если ВН стоит на вводе щита, номинал должен быть не ниже суммарного тока всех групп, подключенных после него. Учитывается коэффициент одновременности. На практике не все приборы работают на полную мощность одновременно. Расчетный ток ниже арифметической суммы номиналов всех автоматов.
